အပူချိန်လွန်ကဲသည့်အချိန်တွင် ထုတ်ကုန်များ၏ ကြံ့ခိုင်မှုကို အကဲဖြတ်ရန် Thermal cycling test ကို အသုံးပြုသည်။ ၎င်းတွင် အပူချိန်လွန်ကဲမှု နှစ်ခုကြားရှိ ထုတ်ကုန်များကို စက်ဘီးစီးခြင်း၊ များသောအားဖြင့် အအေးနှင့် ပူသော အပူချိန်တို့ ပါဝင်သည်။ ဤစမ်းသပ်မှုသည် မတူညီသောအပူချိန်များနှင့်ဆက်စပ်နေသော အပူချဲ့ထွင်မှုနှင့် ကျုံ့မှုကိုခံနိုင်ရည်ရှိသောထုတ်ကုန်များ၏စွမ်းရည်ကိုဆုံးဖြတ်ရန်အသုံးပြုသည်။

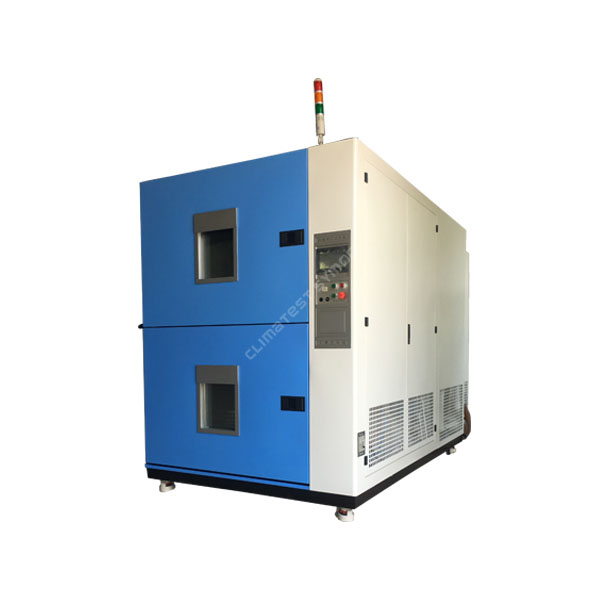

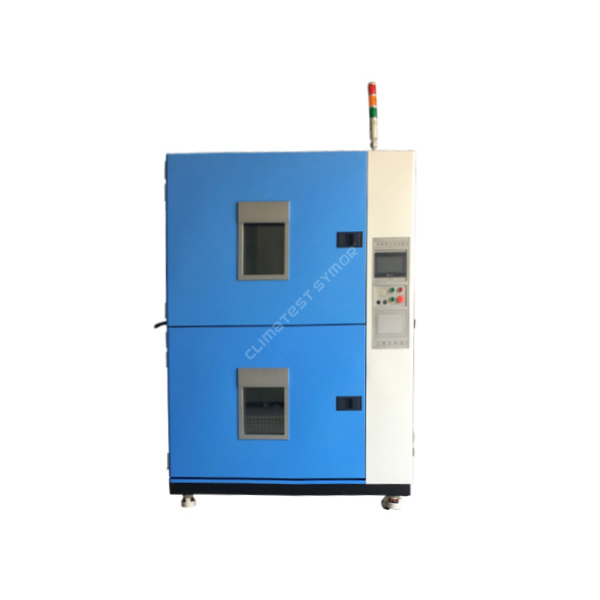

မော်ဒယ်- TS2-150
ပမာဏ- 150L
အတွင်းပိုင်းအတိုင်းအတာ- 500*500*600 မီလီမီတာ
အပြင်ပိုင်းအတိုင်းအတာ- 1450*1850*2050 mm
ဖော်ပြချက်
Climateest Symor® အပူစက်ဘီးစီးခြင်း စမ်းသပ်ခန်းသည် ကုန်ပစ္စည်းတစ်ခု ပို့ဆောင်စဉ် သို့မဟုတ် သိုလှောင်မှုအတွင်း အပူချိန်လွန်ကဲမှုနှင့် ထိတွေ့မှုကဲ့သို့သော လက်တွေ့ကမ္ဘာတွင် တွေ့ကြုံနိုင်သည့် ပတ်ဝန်းကျင်အခြေအနေများကို တုပသည်။ ထုတ်ကုန်တစ်ခု၏ ပတ်ဝန်းကျင်ဆိုင်ရာ ဖိစီးမှုခံနိုင်ရည်အား အကဲဖြတ်ရန်အတွက်လည်း စမ်းသပ်မှုကိုလည်း အသုံးပြုပါသည်။ အပူချိန်လွန်ကဲသော အခြေအနေများတွင် ၎င်းတို့၏ ယုံကြည်စိတ်ချရမှုအတွက် ပေါင်းစပ်ဆားကစ်များနှင့် တစ်ပိုင်းလျှပ်ကူးကိရိယာများကဲ့သို့ အီလက်ထရွန်နစ်အစိတ်အပိုင်းများကို စမ်းသပ်ရန်အတွက် ၎င်းကို မကြာခဏ အသုံးပြုလေ့ရှိသည်။
သတ်မှတ်ချက်
မော်ဒယ် |
TS2-40 |
TS2-60 |
TS2-80 |
TS2-100 |
TS2-120 |
TS2-150 |
|
အတွင်းပိုင်းအတိုင်းအတာ (W*D*H) မီလီမီတာ |
400*300*350 |
400*300*500 |
400*400*500 |
400*500*500 |
600*400*500 |
500*500* 600 |
|
ပြင်ပအတိုင်းအတာ (W*D*H) မီလီမီတာ |
1350*1600*1670 |
1350*1600*1850 |
1350*1800*1950 |
1350*1800*1950 |
1700*1850*1700 |
1450*1850*2050 |
|
စွမ်းရည် |
42L |
60L |
80L |
100L |
120L |
150L |
|
စွမ်းဆောင်ရည် |
အပူဇုန် |
RT+20~+150℃ (သို့မဟုတ် လိုအပ်ချက်အရ စိတ်ကြိုက်ပြင်ဆင်ပါ) |
|||||
အအေးခံဇုန် |
A: -10℃~-40℃, B: -10℃~-50℃, C:-10℃~-60℃; D:-10℃~-65℃ (သို့မဟုတ် လိုအပ်ချက်အရ စိတ်ကြိုက်ပြင်ဆင်ပါ) |
||||||
အပူဇုန် |
RT ~ + 180 ℃ |
||||||
အပူပေးချိန်- RT~+180 ℃ မိနစ် 30 ခန့် |
|||||||
Precool ဇုန် |
RT~-70 ℃ |
||||||
အအေးခံချိန်- RT~-70 ℃ 65 မိနစ်ခန့် |
|||||||
နာလန်ထစကာလ |
၃-၅ မိနစ် |
||||||
လွှဲပြောင်းချိန် |
≤10S |
||||||
အပူချိန် အတက်အကျ |
0.5 ℃ |
||||||
အပူချိန် သွေဖည်ခြင်း။ |
2.0 ℃ |
||||||
ယာဉ်မောင်းကိရိယာ |
အတက်အဆင်း ရွှေ့ရန် နမူနာများ တင်ဆောင်လာသော အငူမက်တစ် မောင်းနှင်ခြင်းတောင်း |
||||||
ရေခဲသေတ္တာ |
မူရင်းတင်သွင်းသော hermetic compressor နှစ်စုံ |
||||||
သင်ထောက်ကူပစ္စည်းများ |
အတွင်းခန်းပစ္စည်း |
သံမဏိတိုက်ဖျက်မှု SUS #304 စုတ်တံ |
|||||
ပြင်ပပစ္စည်း |
အအေးခံထားသော သံမဏိပြားကို လျှပ်စစ်အမှုန့်ဖြင့် ပက်ဖြန်းပါ။ |
||||||
လျှပ်ကာ |
အထူးကောင်းမွန်သော ဖိုက်ဘာမှန် သိုးမွှေး / polyurethane |
||||||
စနစ် |
ထိန်းချုပ်ကိရိယာ |
ပရိုဂရမ်လုပ်နိုင်သော LCD ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်ကိရိယာ PID+SSR+Microcomputer အပူချိန်ထိန်းညှိစနစ် |
|||||
အအေးခံစနစ် |
မူရင်းတင်သွင်းသော hermetic compressor နှစ်စုံ |
||||||
အပူပေးစက် |
IR Ni-Cr သတ္တုစပ် မြန်နှုန်းမြင့် အပူပေး လျှပ်စစ်အပူပေးစက် |
||||||
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
380V/480V၊ 50HZ/60HZ၊ 3P+5W |
||||||
အကာအကွယ် |
ကွန်ပရက်ဆာ အပူလွန်ကဲခြင်း ကာကွယ်ရေး၊ ပန်ကာ အပူလွန်ကဲခြင်း ကာကွယ်ရေး၊ အပူချိန်လွန်ကဲခြင်း ကာကွယ်ရေး၊ ကွန်ပရက်ဆာ ဖိအားလွန်ကဲမှု ကာကွယ်ရေး၊ ဝန်ပိုခြင်း ကာကွယ်ရေး၊ ရေပြတ်လပ်မှု ကာကွယ်ရေး။ |
||||||
ပတ်ဝန်းကျင်အခြေအနေ |
+5 မှ 30 ℃ |
ထူးခြားချက်
Climatest Symor® အပူစက်ဘီးစီးခြင်း စမ်းသပ်ခြင်း၏ ဘုံအင်္ဂါရပ်များ ပါဝင်သည်။
- အပူနှင့်အအေးဇုန်- ထုတ်ကုန်များကို လျင်မြန်ထိရောက်စွာ အပူပေးပြီး အအေးခံပါ။ ယင်းက ထုတ်လုပ်သူသည် အပူချိန်ပြောင်းလဲမှုအမျိုးမျိုးကို တိကျစွာအတုယူနိုင်ပြီး ၎င်းတို့၏ထုတ်ကုန်များသည် ယင်းပြောင်းလဲမှုများကို မည်သို့တုံ့ပြန်ကြောင်း လျင်မြန်စွာအကဲဖြတ်နိုင်စေပါသည်။
- ပရိုဂရမ်မာနိုင်သော အပူချိန်ပရိုဖိုင်များ- ထုတ်လုပ်သူသည် အသက်နှင့်တူသော အပူချိန်အခြေအနေများကို တိကျစွာ အတုယူနိုင်စေမည့် ကွဲပြားခြားနားသောနှုန်းထားနှင့် အချိန်များတွင် အပူချိန်ကွဲပြားရန် အစီအစဉ်ဆွဲထားသည်။
• အသုံးပြုရလွယ်ကူသော ပရိုဂရမ်မာ ၇ လက်မ LCD ထိတွေ့မျက်နှာပြင် မျက်နှာပြင်
•အချိန်နှင့်တပြေးညီစောင့်ကြည့်ခြင်း (ထိန်းချုပ်ကိရိယာကိုအချိန်နှင့်တပြေးညီဒေတာ၊ အချက်ပြအချက်နှင့်အမှန်တကယ်ထွက်ရှိမှုအခြေအနေတို့ကိုစောင့်ကြည့်ပါ)
•Controller သည် ရက်ပေါင်း 100 သမိုင်းမှတ်တမ်းများကို သိမ်းဆည်းနိုင်သည်။
•ဒေတာမှတ်တမ်း၊ သိုလှောင်မှု၊ ဒေါင်းလုဒ်လုပ်မှု၊ ကွန်ပျူတာလုပ်ဆောင်ချက်များနှင့်ချိတ်ဆက်မှု။
- တာရှည်ခံတည်ဆောက်မှု- အပူစက်ဘီးစီးခြင်း စမ်းသပ်မှုကို စမ်းသပ်ခြင်း၏ ပြင်းထန်မှုကို ခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားပြီး ၎င်းတို့၏ အသက်ရှည်မှုကို သေချာစေရန် အရည်အသွေးမြင့်ပစ္စည်းများဖြင့် ပြုလုပ်ထားသည်။
- ဘေးကင်းရေးကိရိယာများ- စက်ဘီးစီးခြင်းအား အော်ပရေတာများ၏ ဘေးကင်းစေရန်နှင့် ထုတ်ကုန်ကို စမ်းသပ်နေသည့်အတွက် ဘေးကင်းစေရန်အတွက် ဘေးကင်းရေးကိရိယာများဖြင့် တပ်ဆင်ထားသည်။
စမ်းသပ်ဧရိယာ
အပူစက်ဘီးစီးခြင်းစမ်းသပ်မှု၏ စမ်းသပ်ဧရိယာတွင် ပုံမှန်အားဖြင့် သီးခြားအခန်းနှစ်ခန်းပါ၀င်ပြီး တစ်ခုသည် အလွန်မြင့်မားသောအပူချိန်တွင်ထားရှိကာ တစ်ခုသည် အလွန်နိမ့်သောအပူချိန်တွင်ထားရှိမည်ဖြစ်သည်။ စမ်းသပ်ရမည့် ထုတ်ကုန်များကို အပူချိန်မြင့်မားသောဇုန်မှ အပူချိန်နိမ့်ဇုန်သို့ အလိုအလျောက် လွှဲပြောင်းရန်အတွက် အနုမြူမောင်းနှင်ခြင်းတောင်းတစ်ခုတွင် ထားရှိထားပါသည်။
အကျိုးကျေးဇူးများ
Climatest Symor® အပူစက်ဘီးစီးခြင်းစမ်းသပ်ခြင်းမှ သင်ဘာအကျိုးကျေးဇူးရနိုင်သနည်း။ ၎င်းတို့တွင်-
1. ထုတ်ကုန်၏ အားနည်းချက်များကို ခွဲခြားသတ်မှတ်ပါ- အပူရှိန် ရှော့ခ်စမ်းသပ်ခြင်း သည် ပြင်းထန်သော အပူချိန်ပြောင်းလဲမှုများအတွင်း ပျက်သွားစေနိုင်သော ထုတ်ကုန်ပေါ်ရှိ အားနည်းသော အစက်အပြောက်များကို ရှာဖွေဖော်ထုတ်ရန် ကူညီပေးပါသည်။
2. ထုတ်ကုန်၏ယုံကြည်စိတ်ချရမှုကိုသေချာစေသည်- အပူလှိုင်းစမ်းသပ်ခြင်းသည် ထုတ်ကုန်၏ယုံကြည်စိတ်ချရမှုကိုသေချာစေရန်ကူညီပေးသည်၊ ၎င်းသည် လွန်ကဲသောအပူချိန်ပြောင်းလဲမှုများကိုခံနိုင်ရည်ရှိပြီး လုပ်ဆောင်နိုင်စွမ်းရှိနေဆဲဖြစ်သည်။
3. ငွေကုန်ကြေးကျများသော ပြန်လည်သိမ်းဆည်းခြင်းကို တားဆီးပေးသည်- အပူဒဏ်ကို စမ်းသပ်ခြင်းဖြင့် ထုတ်လုပ်သူများသည် အလွန်အမင်း အပူချိန်ပြောင်းလဲမှုကြောင့် ထုတ်ကုန်ချို့ယွင်းမှုကြောင့် ကုန်ကျစရိတ်ကြီးသော ပြုပြင်မှုများကို ရှောင်ရှားနိုင်သည်။
4. ထုတ်ကုန်ဒီဇိုင်းကို ပိုမိုကောင်းမွန်စေသည်- အပူရှိန်ရှော့ခ်စစ်ဆေးမှုသည် ထုတ်လုပ်သူများအား ဒီဇိုင်းချို့ယွင်းချက်များကို ရှာဖွေဖော်ထုတ်ရန် ကူညီပေးပြီး လွန်ကဲသောအပူချိန်ပြောင်းလဲမှုများကို ပိုမိုခံနိုင်ရည်ရှိစေရန် ထုတ်ကုန်ကို မွမ်းမံပြင်ဆင်နိုင်သည်။
5. အရည်အသွေးအာမခံမှုကို မြှင့်တင်ပေးသည်- အပူရှိန်ရှော့ခ်စစ်ဆေးမှုသည် ထုတ်ကုန်သည် အလိုရှိသော အရည်အသွေးစံနှုန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေပြီး ၎င်း၏ ရည်ရွယ်ထားသော ရည်ရွယ်ချက်ကို လုပ်ဆောင်နိုင်မည်ဖြစ်သည်။
ပေါင်းစပ်ဆားကစ်များ (IC) အတွက် အပူချိန်စက်ဝန်းစမ်းသပ်ခြင်း
အရည်အသွေးကောင်းမွန်ပြီး ရေရှည်ယုံကြည်စိတ်ချရမှုသည် အလွန်ကောင်းမွန်သော IC ထုတ်ကုန်တစ်ခု၏ ယှဉ်ပြိုင်နိုင်စွမ်းဖြစ်သည်။ IC ဒီဇိုင်းနှင့် ထုတ်လုပ်မှုစက်ရုံတွင် ရိုးရှင်းသောစမ်းသပ်မှုများဖြင့် အရည်အသွေးတိုင်းတာမှုကို အလွယ်တကူဖြေရှင်းနိုင်သော်လည်း ယုံကြည်စိတ်ချရမှုတိုင်းတာခြင်းမှာ ပိုမိုခက်ခဲပုံရသည်။ ဒီထုတ်ကုန်က ဘယ်လောက်ကြာကြာခံမလဲ ဘယ်သူသိမလဲ။
ဤပြဿနာကို ဖြေရှင်းရန်အတွက်၊ IC ဒီဇိုင်း၊ ထုတ်လုပ်ခြင်းနှင့် အသုံးပြုခြင်းတွင် ရေရှည်အတွေ့အကြုံအပေါ် အခြေခံ၍ ပညာရှင်များသည် Life test၊ Environmental test & Endurance test ကဲ့သို့သော ယုံကြည်စိတ်ချရမှုဆိုင်ရာ စမ်းသပ်မှု စံနှုန်းများကို ရေးဆွဲခဲ့ကြပါသည်။
Environmental test သည် IC ယုံကြည်စိတ်ချရမှုစမ်းသပ်မှုတွင် အရေးကြီးဆုံးဖြစ်ပြီး ၎င်းတွင် PRE-CON၊ THB၊ HAST၊ PCT၊ TCT၊ TST၊ HTST၊ Solderability Test၊ Solder Heat Test၊ စစ်ဆေးမှုအများစုသည် ပတ်ဝန်းကျင်စမ်းသပ်ခန်းများတွင် အပြီးသတ်သင့်သည်။ ဒီနေရာမှာ အပူချိန် စက်ဝိုင်းစမ်းသပ်မှု (TCT) အကြောင်း အထူးပြောပါရစေ။
အပူချိန်စက်ဝန်းစမ်းသပ်ခြင်း (TCT) ကို ပြင်းထန်သောအပူချိန်အောက်တွင် ပေါင်းစပ်ထားသော ဆားကစ်များ (ICs) ၏ စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်ရန် အသုံးပြုသည်။ ရည်ရွယ်ချက်မှာ IC များသည် ၎င်း၏စွမ်းဆောင်ရည်တွင် ကျဆင်းခြင်းမရှိဘဲ အပူချိန်ပြောင်းလဲမှုများကို ခံနိုင်ရည်ရှိမရှိ အကဲဖြတ်ရန်ဖြစ်သည်။ စမ်းသပ်မှုတွင် IC များကို အပူချိန်လွန်ကဲစွာ ဖော်ထုတ်ပြီးနောက် ၎င်းတို့၏ တုံ့ပြန်မှုကို စောင့်ကြည့်ခြင်း ပါဝင်သည်။ ဤစမ်းသပ်မှုကို များသောအားဖြင့် IC များကို အပူစက်ဘီးစီးခြင်း စမ်းသပ်မှုတစ်ခုအဖြစ် ထားရှိခြင်းဖြင့် လုပ်ဆောင်လေ့ရှိသည်။
ယေဘုယျအားဖြင့်၊ ယုံကြည်စိတ်ချရမှုစမ်းသပ်မှုသည် အစောပိုင်းကျရှုံးမှုရှိသောထုတ်ကုန်များကိုဖယ်ရှားရန်နှင့် ၎င်းတို့၏အထွက်နှုန်းကိုခန့်မှန်းရန်၊ ၎င်းတို့၏ဝန်ဆောင်မှုသက်တမ်းကိုခန့်မှန်းရန်နှင့် ချို့ယွင်းမှု၏အကြောင်းရင်းကိုရှာဖွေရန်၊ အထူးသဖြင့် IC ထုတ်လုပ်မှု၊ ထုပ်ပိုးမှုနှင့် သိုလှောင်မှုတွင် ပျက်ကွက်မှုများဖြစ်ပေါ်နေသည့်အတွက် သုတေသနဝန်ထမ်းများ သိရှိနိုင်ရန်၊ တိုးတက်မှုဖြေရှင်းချက်။
အားသာချက်များ
အပူချိန်လွန်ကဲသော အပူချိန်များကြားတွင် နမူနာတစ်ခုကို လျင်မြန်စွာ စက်ဘီးစီးရန်အတွက် အပူစက်ဘီးစီးခြင်း စမ်းသပ်မှုကို အသုံးပြုသည်။ ဤစစ်ဆေးမှုကို ပစ္စည်းတစ်ခု၏ အပူဒဏ်ခံနိုင်ရည် သို့မဟုတ် ရုတ်တရက် အပူချိန်ပြောင်းလဲမှုများကို ခံနိုင်ရည်ရှိစေရန် အကဲဖြတ်ရန် ဤစစ်ဆေးမှုကို အသုံးပြုသည်။
ဒါဆို Climatest Symor® အပူစက်ဘီးစီးခြင်းစမ်းသပ်ခြင်းရဲ့ အကြီးမားဆုံးအားသာချက်တွေက ဘာတွေလဲ။
1. အချိန်တိုအတွင်း အပူချိန်ကို လျင်မြန်စွာ ပြောင်းလဲခြင်း- အပူစက်ဘီးစီးခြင်း စမ်းသပ်မှုသည် များသောအားဖြင့် မိနစ်အနည်းငယ်အတွင်း စမ်းသပ်မှုလိုအပ်ချက်များနှင့်အညီ အတွင်းအပူချိန်ကို လျင်မြန်စွာ ပြောင်းလဲနိုင်သည်။
2. တိကျသောအပူချိန်ထိန်းချုပ်မှု- အပူစက်ဘီးစီးခြင်းစမ်းသပ်မှုတွင် အခန်းအတွင်းရှိ အပူချိန်နှင့် စိုထိုင်းဆကို တိကျစွာထိန်းချုပ်နိုင်သည့် အဆင့်မြင့်အပူချိန်ထိန်းချုပ်မှုစနစ်များ တပ်ဆင်ထားပါသည်။
3. ကျယ်ပြန့်သော အပူချိန်- Termal စက်ဘီးစီးခြင်း စမ်းသပ်မှုသည် -70°C မှ +200°C အထိ မတူညီသော အပူချိန်ကို ပေးစွမ်းနိုင်သည်။
4. မြင့်မားသောတိကျမှု- အပူစက်ဘီးစီးခြင်းစမ်းသပ်မှုကို စမ်းသပ်မှုရလဒ်များ၏ မြင့်မားတိကျမှုနှင့် ထပ်တလဲလဲဖြစ်နိုင်မှုတို့ကို ပေးစွမ်းရန် ဒီဇိုင်းထုတ်ထားသည်။
5. ထုတ်ကုန်များစွာကို စမ်းသပ်ခြင်း- အပူစက်ဘီးစီးခြင်း စမ်းသပ်ခြင်းကို အီလက်ထရွန်းနစ်မှ ဆေးဘက်ဆိုင်ရာ ထုတ်ကုန်များအထိ ထုတ်ကုန်များစွာကို စမ်းသပ်ရန် အသုံးပြုနိုင်သည်။
Thermal Shock Testing သည် အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများ၊ မော်တော်ကား အစိတ်အပိုင်းများနှင့် ဆေးဘက်ဆိုင်ရာ ကိရိယာများ၏ ယုံကြည်စိတ်ချရမှု အကဲဖြတ်မှုအတွက် မရှိမဖြစ် လိုအပ်ပါသည်။ Climateest Symor® သည် ရာသီဥတုဆိုင်ရာ စမ်းသပ်ခန်းအမျိုးမျိုးကို ထုတ်လုပ်ပေးသည်၊ အပူချိန်ထိန်းချုပ်မှုနည်းပညာကို အထူးပြုပြီး ဖြစ်နိုင်သော ပူးပေါင်းဆောင်ရွက်မှုအတွက် ကြိုဆိုပါသည်။
