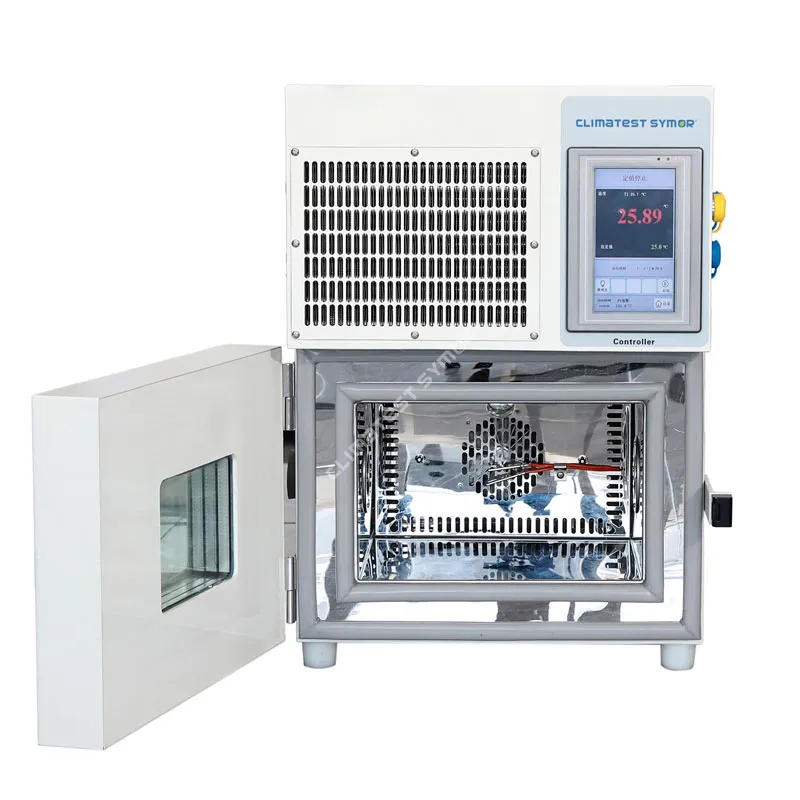

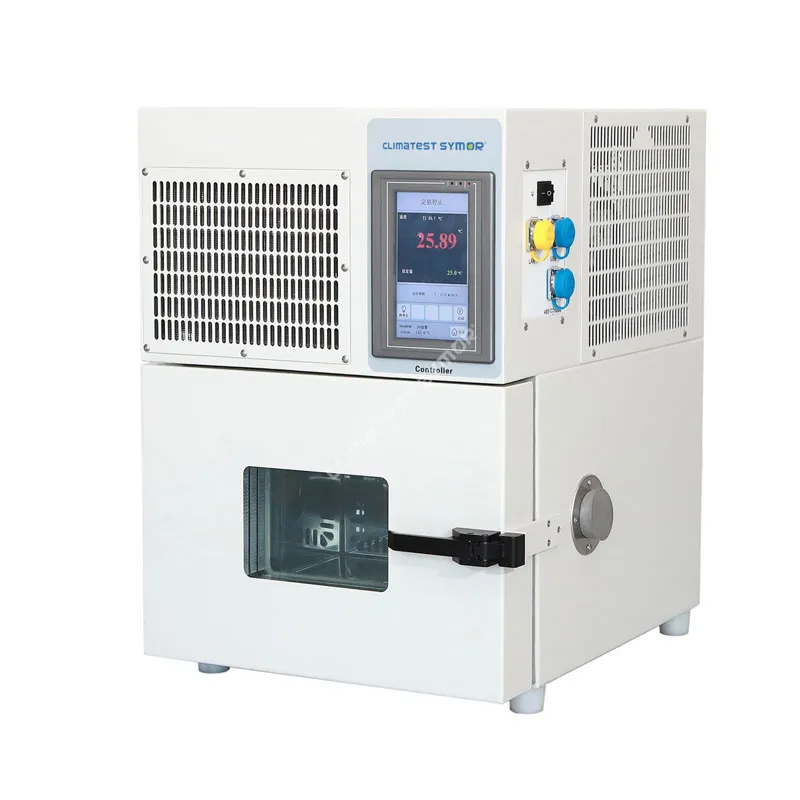

A Small Temperature Test Chamberကြမ်းပြင်ရှိ အပူချိန်ခန်းကဲ့သို့ အတိအကျတူညီသော အပူဖိစီးမှုစစ်ဆေးခြင်းစွမ်းရည်ကို ပေးစွမ်းသော်လည်း ခုံတန်းလျားပေါ် သို့မဟုတ် လူစည်ကားသော ဓာတ်ခွဲခန်းတွင် အံဝင်ခွင်ကျရှိသော ခြေရာတစ်ခုအတွင်း ပေးဆောင်ပါသည်။
စိန်ခေါ်မှုမှာ "သေးငယ်သည်" သည် "အားနည်း" ဟုမဆိုလိုပါ။ သေးငယ်သော အပူချိန်စမ်းသပ်ခန်းများသည် တစ်မိနစ်လျှင် 3°C မှ 5°C အတွင်း အပူချိန် 1.5KW ထက်နည်းသော ပါဝါကို စားသုံးပေးခြင်းဖြင့် ရရှိနိုင်ပါသည်။ ဤလမ်းညွှန်ချက်သည် စွမ်းဆောင်ရည်ဇယားများ၊ စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံနှင့် လက်တွေ့အသုံးချမှုဆိုင်ရာ အကြံဉာဏ်များအပါအဝင် အသေးစားအပူချိန်စမ်းသပ်ခန်းဆိုင်ရာ သတ်မှတ်ချက်များကို ပြီးပြည့်စုံသော နည်းပညာပိုင်းအရ ပိုင်းခြားပေးပါသည်။
a Small Temperature Test Chamber ၏ Core Technical Specifications များကို အကဲဖြတ်သည့်အခါSmall Temperature Test Chamberစျေးကွက်ချဲ့ထွင်မှုကို သင် အားကိုး၍မရပါ။ ပရော်ဖက်ရှင်နယ် ဖောက်သည်များက ဒေတာတောင်းသည်။ အောက်တွင် စွမ်းဆောင်ရည်မြင့် ကျစ်လစ်သိပ်သည်းသော အပူချိန်စမ်းသပ်ခန်းများအတွက် စံသတ်မှတ်ချက်များသည် 12 လီတာမှ 36 လီတာအတွင်းပိုင်းပမာဏ—အစိတ်အပိုင်းအဆင့်စမ်းသပ်ခြင်းအတွက် အသုံးအများဆုံးအရွယ်အစားများဖြစ်သည်။
| ကန့်သတ်ချက် | စံသတ်မှတ်ချက် | အင်ဂျင်နီယာမှတ်စု |
| အတွင်းပိုင်း အသံအတိုးအကျယ် | 12L/22L/36L | 12L သည် PCB တစ်ခုတည်း သို့မဟုတ် ဘက်ထရီဆဲလ်စမ်းသပ်ခြင်းအတွက် သင့်လျော်သည်။ 36L တွင် မော်တော်ယာဥ်အာရုံခံကိရိယာ 3 ခုအထိ တစ်ပြိုင်နက် ထားရှိနိုင်သည်။ |
| အတွင်းပိုင်းအတိုင်းအတာ (W x D x H) | 310×230×200 mm (12L) မှ 400 x 300 x 300 mm (36L) | (DUT) စမ်းသပ်မှုအောက်တွင် သင့်စက်ပစ္စည်းသည် လေစီးဆင်းမှုကို ထိန်းသိမ်းရန် အတွင်းပိုင်းဧရိယာ၏ 2/3 ထက် မပိုကြောင်း သေချာပါစေ။ |
| ပြင်ပအတိုင်းအတာ (W x D x H) | 500×540×650 mm (12L) မှ 640×730×920 mm (36L) | ယူနစ်အများစုသည် ဓာတ်ခွဲခန်းထိုင်ခုံများနှင့် အံဝင်ခွင်ကျဖြစ်စေရန် ဒီဇိုင်းထုတ်ထားသည်။ |
| အသားတင်အလေးချိန် | 60 ကီလိုဂရမ်မှ 90 ကီလိုဂရမ် | သင်၏ workbench ဝန်အဆင့်ကို အတည်ပြုပါ။ |
| အတွင်းခန်းဆောက်လုပ်ရေး | SUS 304 သံမဏိ | ဓာတ်တိုးမှုဒဏ်ကို ခံနိုင်ရည်ရှိပြီး အလွယ်တကူ သန့်ရှင်းရေးလုပ်နိုင်ပါတယ်။ |
| အပြင်ပိုင်း ဆောက်လုပ်ရေး | Powder coated အအေး-လိပ်စတီးလ် | သံချေးခံနိုင်ရည်၊ တည်ငြိမ်သောပိုင်ဆိုင်မှု |
ဤဇယားရှိ သတ်မှတ်ချက်များသည် သင်၏ အသေးစား အပူချိန် စမ်းသပ်ခန်းသည် IEC 60068-2-1 (အအေး) နှင့် IEC 60068-2-2 (ခြောက်သွေ့သော အပူ) ကဲ့သို့သော နိုင်ငံတကာ စစ်ဆေးမှုစံနှုန်းများနှင့် ကိုက်ညီမှုရှိမရှိ ဆုံးဖြတ်ပေးသည်။
| ကန့်သတ်ချက် | တန်ဖိုး (စံပုံစံ) | ဝေဖန်ပိုင်းခြားမှု |
| အပူချိန်အတိုင်းအတာ | -40°C မှ +130°C | -40°C သည် စီးပွားဖြစ် အီလက်ထရွန်းနစ်စမ်းသပ်မှု၏ 95% ကို လွှမ်းခြုံထားသည်။ |
| အပူချိန်အတက်အကျ | ± 0.5°C | အာရုံခံအချက်တစ်ခုတည်းတွင် ရေတိုတည်ငြိမ်မှုကို တိုင်းတာသည်။ |
| အပူချိန် တူညီမှု | <2.0°C (@9 မှတ်) | ဝန်မရှိ၊ |
| အပူနှုန်း | ပျမ်းမျှ 2.0-3.0°C/မိနစ် | -40°C မှ +85°C အထိ |
| အအေးနှုန်း | ပျမ်းမျှ 1.0-2.0°C/မိနစ် | +85°C မှ -40°C။ အပူချိန်နိမ့်သောနေရာတွင် ကွန်ပရက်ဆာ ရွှေ့ပြောင်းခြင်းဖြင့် ကန့်သတ်ထားသည်။ |
| အပူချိန် ပြတ်သားမှု | 0.1°C | မြင့်မားသော resolution သည် MEMS အာရုံခံကိရိယာများနှင့် oscillator များ၏တည်ငြိမ်မှုစမ်းသပ်ခြင်းအတွက်မရှိမဖြစ်လိုအပ်သည်။ |
A Small Temperature Test Chamberပုံမှန်အားဖြင့် သင်၏လက်ရှိလုပ်ငန်းအသွားအလာ၊ ဒေတာစနစ်များနှင့် ရုပ်ပိုင်းဆိုင်ရာပတ်ဝန်းကျင်တွင် ပေါင်းစပ်ထားသည်။
လေလည်ပတ်မှုစနစ်
ခေတ်မီကျစ်လစ်သိပ်သည်းသောအခန်းများအားလုံးသည် မဖြစ်မနေလေဝင်လေထွက်ကောင်းသောပုံစံကိုအသုံးပြုသည်။ အနောက်နံရံတွင်တပ်ဆင်ထားသော centrifugal ပန်ကာသည် finned heater နှင့် evaporator coil ကိုဖြတ်၍ လေကိုဆွဲယူပြီး ၎င်းကို perforated side ducts များမှတဆင့် ဒေါင်လိုက်ဖြန့်ဝေသည်။ လေအလျင်သည် 1.5 m/s နှင့် 3.0 m/s အကြားရှိသင့်သည်။ ပိုမိုမြင့်မားသောအလျင်များသည် တူညီမှုကိုတိုးတက်စေသော်လည်း သေးငယ်ပေါ့ပါးသောနမူနာများကို ပရိုဂရမ်ချထားသောချဉ်းကပ်လမ်းထက် ပိုမိုမြန်ဆန်စွာ အေးစေနိုင်သည်။
Cable Port နှင့် ဆက်စပ်ပစ္စည်းများ
တိုင်း၊Small Temperature Test Chamberside access port တစ်ခု ပါဝင်ရပါမယ်။ စံနှုန်းသည် 50 မီလီမီတာ (2 လက်မ) ဖြစ်သည်။ အပေါက်တွင် ဝိုင်ယာများကို ဖြတ်သန်းခွင့်ပြုစဉ် အခန်းတွင်းတံဆိပ်ကို ထိန်းသိမ်းထားသည့် ဆီလီကွန်ရော်ဘာပလပ်တစ်ခု ပါဝင်သည်။ ပါဝါသုံး DUT များအတွက်၊ ကေဘယ်အပေါက်ကို သီးသန့်အသုံးပြုပါ—ကေဘယ်ကြိုးများပေါ်တွင် တံခါးကို ဘယ်တော့မှ မပိတ်ပါနှင့်။
စင်ပေါ်နှင့် Load

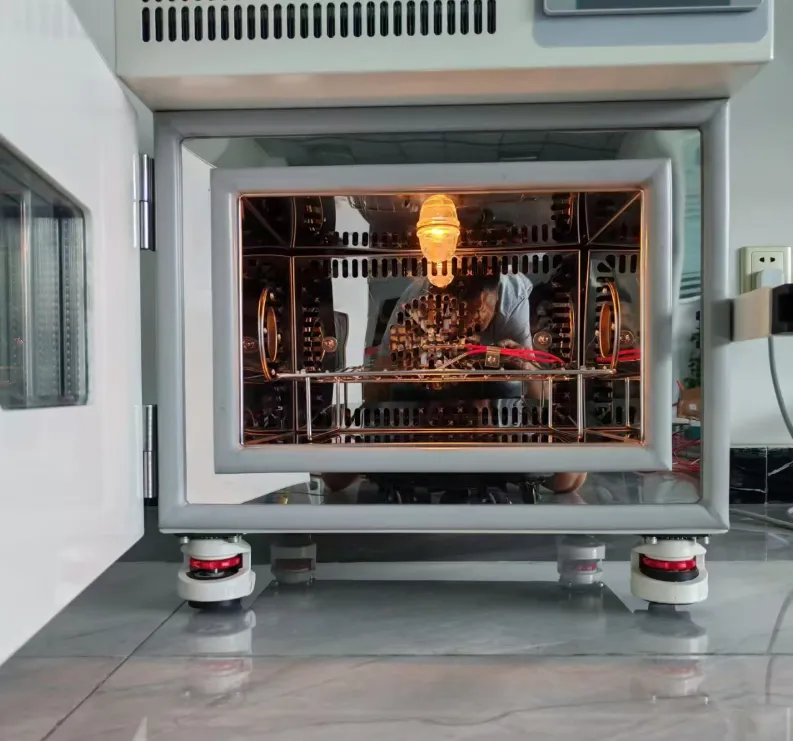

Standard Mini Temp Chamber တွင် Stainless Steel စင်တစ်ခု ပါဝင်သည်။ အောက်ခြေစင်သည် အခန်းစွမ်းရည်အပြည့်အတွက် အဆင့်သတ်မှတ်ထားပြီး အမြင့်ဆုံးစင်ဝန်သည် ပုံမှန်အားဖြင့် 10 ကီလိုဂရမ်မှ 20 ကီလိုဂရမ်အထိရှိသည်။
အောက်ဖော်ပြပါမေးခွန်းသုံးခုသည် ဓာတ်ခွဲခန်းမန်နေဂျာများ၊ အရည်အသွေးအင်ဂျင်နီယာများနှင့် အသေးစားအပူချိန်စမ်းသပ်ခန်းကို သတ်မှတ်သောအခါတွင် အများဆုံးသော အင်ဂျင်နီယာနှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ စိုးရိမ်ပူပန်မှုများကို ကိုယ်စားပြုပါသည်။
1- ကျွန်ုပ်၏စမ်းသပ်နမူနာများအတွက် Small Temperature Test Chamber ၏ မှန်ကန်သောအရွယ်အစားကို မည်သို့တွက်ချက်ရမည်နည်း။
သင်၏နမူနာသည် အတွင်းပိုင်းထုထည်၏ သုံးပုံနှစ်ပုံထက် မပိုစေရ၊ မည်သည့်နမူနာမျှ အတွင်းပိုင်းနံရံ၏ 10 စင်တီမီတာအကွာတွင် မရှိကြောင်း သေချာစေရမည်။
သုံးပုံတစ်ပုံ စည်းမျဉ်းသည် လေစီးဆင်းမှု ဒိုင်နမစ်အပေါ် အခြေခံသည်။ ဥပမာအားဖြင့်၊ သင်သည် 36L Small Temperature Test Chamber ကိုရွေးချယ်ပါက၊ သင်၏စုစုပေါင်းနမူနာပမာဏသည် 24 လီတာထက်မပိုသင့်ပါ။ ဤတွင် အဆင့်ဆင့် တွက်ချက်နည်း ဖြစ်ပါသည် ။
. သင်၏ DUT အတိုင်းအတာကို စင်တီမီတာဖြင့် တိုင်းတာပါ- အလျား x အနံ x အမြင့်။
. နမူနာပမာဏကို လီတာဖြင့် တွက်ချက်ပါ- (L x W x H) / 1,000။
. စုစုပေါင်းနမူနာပမာဏကိုရရှိရန် နမူနာအရေအတွက်ဖြင့် မြှောက်ပါ။
ထို့အပြင် လေ၀င်လေထွက်ကောင်းစေရန်အတွက် သန့်ရှင်းမှုကို ထိန်းသိမ်းပါ။ Air return Plenum သည် ပုံမှန်အားဖြင့် အနောက်နံရံတွင် တည်ရှိသည်။ မြင့်မားလွန်းသောနမူနာဖြင့် ၎င်းကို ပိတ်ဆို့ခြင်းသည် ကြီးမားသော အပူချိန်ဘက်လိုက်မှုကို ဖြစ်စေသည်။ ယုံကြည်စိတ်ချရသောရလဒ်များအတွက်၊ ပေးထားသော အပေါက်ဖောက်ထားသောစင်များကို အမြဲအသုံးပြုပြီး အခန်းကြမ်းပြင်တွင် နမူနာများကို တိုက်ရိုက်မထည့်ပါနှင့်။
2- ကျွန်ုပ်၏ Small Temperature Test Chamber တွင် အပူချိန်တူညီမှုစမ်းသပ်မှု (မြေပုံဆွဲခြင်း) ကို မည်သို့လုပ်ဆောင်ရမည်နည်း။
အနည်းဆုံး PT100 အာရုံခံကိရိယာ 9 ခုပါရှိသော လိုင်းပေါင်းစုံဒေတာလော့ဂ်ဂါကို သင်လိုအပ်ပါမည်။
ဤသည်မှာ ပရော်ဖက်ရှင်နယ်နည်းလမ်းဖြစ်သည်။
. 9 PT100 အပူချိန်အာရုံခံကိရိယာ၊ ±0.3°C တိကျမှုကို ချိန်ညှိထားသည်။
. 50ms မှ 1 စက္ကန့်နမူနာနှုန်းဖြင့် ဒေတာလော့ဂ်ဂါ
. Chamber fixture သို့မဟုတ် wire rack (အပူစီးကြောင်းကိုရှောင်ရှားရန် သတ္တုမဟုတ်သော)
စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်း-
1.အာရုံခံကိရိယာ 9 ခုကို အလွတ်ခန်းအတွင်းတွင် ဤနေရာများတွင် ထားပါ။
. 8 ထောင့် (နံရံ 50 မီလီမီတာအတွင်းတစ်ခုစီ
. ဂျီဩမေတြီစင်တာ
2. အခန်းကို သင်လိုအပ်သော setpoints သုံးခုအဖြစ် သတ်မှတ်ပါ- 40°C၊ +25°C နှင့် +85°C
3. သတ်မှတ်နေရာတစ်ခုစီတွင် တည်ငြိမ်အောင် မိနစ် 30 (စိမ်ထားချိန်) ခွင့်ပြုပါ။
4. သတ်မှတ်နေရာတစ်ခုစီတွင် မိနစ် 30 ကြာ အပူချိန်ဒေတာကို လော့ဂ်လုပ်ပါ။
5.Calculate the uniformity as- (၉မှတ်တို့တွင် မှတ်တမ်းတင်ထားသော အမြင့်ဆုံးအပူချိန်) အနှုတ် (၉မှတ်တို့တွင် အနိမ့်ဆုံးအပူချိန် မှတ်တမ်းတင်ထားသည်)။
ဖြတ်သွားသော စံသတ်မှတ်ချက်များ- အရည်အသွေးမြင့်အတွက်Small Temperature Test Chamberတူညီမှုသည် ≤2.0°C ဖြစ်သင့်သည်။ သင့်အခန်းသည် 3.0°C တူညီနေပါက၊ ပိတ်ဆို့ထားသောပန်ကာ၊ မအောင်မြင်သော အပူပေးစက် သို့မဟုတ် အအေးခန်းအားသွင်းမှုနည်းပါးခြင်းရှိမရှိ စစ်ဆေးပါ။ ဤစစ်ဆေးမှုကို နှစ်စဉ်ပြုလုပ်ပြီး အခန်းကို ပြောင်းရွှေ့ပြီးနောက်တွင် ပြုလုပ်ပါ။
