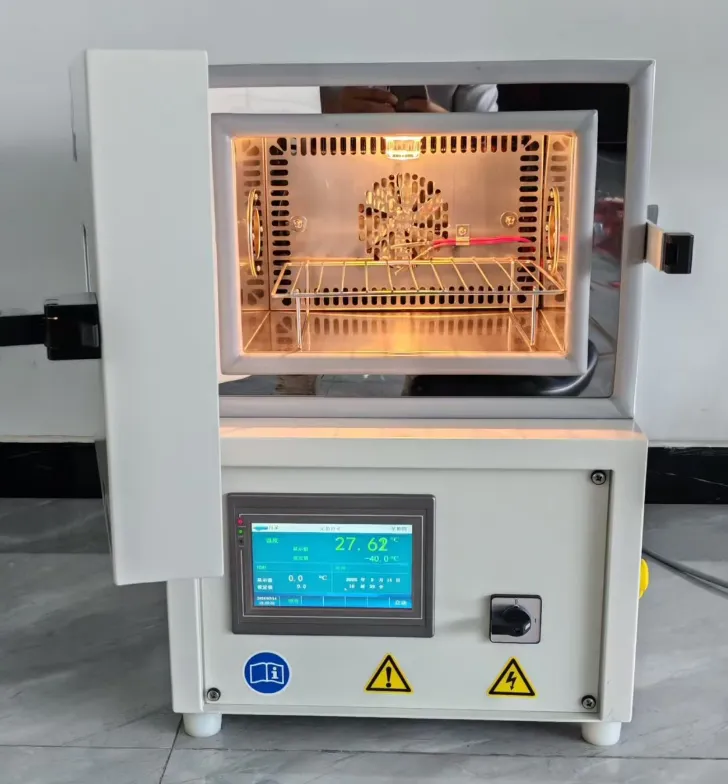

သုတေသနဓာတ်ခွဲခန်းများ၊ အရည်အသွေးထိန်းချုပ်မှုဌာနများနှင့် R&D အင်ဂျင်နီယာအဖွဲ့များအတွက်၊Benchtop Temperature Test Chamberထုတ်ကုန်ပျက်ကွက်ခြင်းမှ ရှေ့တန်းကာကွယ်ရေးကို ကိုယ်စားပြုသည်။ လမ်းလျှောက်စမ်းသပ်ခန်းများနှင့်မတူဘဲ၊ ခုံတန်းလျားယူနစ်များသည် ကျစ်လစ်သိပ်သည်းသောခြေရာကိုပေးသည်။ သင်သည် အီလက်ထရွန်နစ် အစိတ်အပိုင်းများ၊ PCB ဘုတ်များ၊ ဘက်ထရီဆဲလ်များ သို့မဟုတ် မိုဘိုင်းလ်များကို စမ်းသပ်နေသည်ဖြစ်စေ၊ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များကို နားလည်ခြင်းသည် ထပ်ခါတလဲလဲနှင့် ဆွဲဆောင်မှုရှိသော ဒေတာကို ထုတ်ပေးရန်အတွက် အရေးကြီးပါသည်။
ဤလမ်းညွှန်ချက်သည် သတ်မှတ်ချက်များ၊ လုပ်ငန်းလည်ပတ်မှုလက္ခဏာများနှင့် ဝယ်ယူမှုလမ်းညွှန်ချက်များကို ကျယ်ကျယ်ပြန့်ပြန့် အသေးစိတ်ခွဲခြမ်းစိတ်ဖြာပေးပါသည်။
အကဲဖြတ်တဲ့အခါBenchtop Temperature Test Chamberဝယ်သူများသည် အနိမ့်ဆုံးနှင့် အမြင့်ဆုံးအပူချိန်ကန့်သတ်ချက်များကိုသာ အာရုံစိုက်လေ့ရှိသည်။ သင်၏ရွေးချယ်ရေးလုပ်ငန်းစဉ်တွင် ကူညီပေးရန်အတွက်၊ ကျွန်ုပ်တို့သည် စွမ်းဆောင်ရည်မြင့်မားသော၊ ပရိုဂရမ်ထုတ်နိုင်သော အပူချိန်စမ်းသပ်ခန်းအတွက် စံသတ်မှတ်ချက်များကို ပြုစုထားပါသည်။ အောက်ဖော်ပြပါဒေတာသည် ဓာတ်ခွဲခန်းထိုင်ခုံများအတွက် ချိုသာသောနေရာဖြစ်သည့် ၂၂ မှ ၃၆ လီတာအထိ ယူနစ်များအတွက် စက်မှုလုပ်ငန်းစံသတ်မှတ်ချက်ကို ကိုယ်စားပြုသည်။
| ကန့်သတ်ချက် | စံသတ်မှတ်ချက် | နည်းပညာ ဝိပဿနာ |
| အတွင်းပိုင်း အသံအတိုးအကျယ် | 12L / 22L / 36L (ရွေးချယ်နိုင်သည်) | 12L သည် PCB စမ်းသပ်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။ 22L နှင့် 36L သည် ဘက်ထရီအထုပ်များ သို့မဟုတ် ပိုကြီးသော အစိတ်အပိုင်းများကို ထားရှိနိုင်သည်။ |
| အတွင်းပိုင်းအတိုင်းအတာ (WxDxH) | 310×230×200 mm (12L) မှ 400 x 300 x 300 mm (36L) | စင်တင်ခြင်း နှင့် လေလည်ပတ်မှု ကင်းရှင်းကြောင်း သေချာပါစေ။ အတွင်းပိုင်းပမာဏ၏ 3/2 အထက်နမူနာများကို မထုပ်ပိုးပါနှင့်။ |
| ပြင်ပအတိုင်းအတာ (WxDxH) | 500×540×650 mm (12L) မှ 640×730×920 mm (36L) | လေဝင်လေထွက်ကောင်းရန်အတွက် ဘေးနှစ်ဖက်တွင် 30cm ကင်းရှင်းရန် လိုအပ်သည်။ |
| အသားတင်အလေးချိန် | 60 ကီလိုဂရမ်မှ 90 ကီလိုဂရမ် | benchtop အဆင့်သတ်မှတ်ခြင်းအတွက် အရေးကြီးပါသည်။ သင်၏ workbench သည် static load နှင့် dynamic vibration ကို ပံ့ပိုးပေးနိုင်ကြောင်း သေချာပါစေ။ |
| အတွင်းခန်းပစ္စည်း | SUS304 Stainless Steel (Brushed / Mirror) | တူညီသောအပူချိန်ဖြန့်ဖြူးမှုအတွက် သံချေးတက်ခြင်းနှင့် မြင့်မားသောရောင်ပြန်ဟပ်မှုကို ပေးသည်။ |
၎င်းသည် Temperature Test Chamber ၏ အဓိကအချက်ဖြစ်သည်။ ဒေတာစာရွက်ရှိ ဂဏန်းများသည် လက်တွေ့ကမ္ဘာ ရူပဗေဒနှင့် ကိုက်ညီရပါမည်။ "No-Load" နှင့် "Loaded" အခြေအနေများကို အာရုံစိုက်ပါ။
| ကန့်သတ်ချက် | စံသတ်မှတ်ချက် | နည်းပညာ ဝိပဿနာ |
| အပူချိန်အတိုင်းအတာ | -40°C မှ +130°C (ထပ်တိုးရွေးချယ်စရာများ-20°C မှ +130°C) | -40°C သည် လုပ်ငန်းသုံး အီလက်ထရွန်းနစ်ပစ္စည်းအများစုအတွက် လုံလောက်ပါသည်။ |
| အပူချိန်အတက်အကျ | ± 0.5°C | ထိန်းချုပ်မှုအမှတ်တစ်ခုတွင် ရေတိုတည်ငြိမ်မှုကို ကိုယ်စားပြုသည်။ static exposure စမ်းသပ်မှုများအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ |
| အပူချိန် တူညီမှု | <2.0°C | အလုပ်နေရာလွတ်ရှိ 9 မှတ်များအတွင်း အပူချိန်ကွဲလွဲမှုကို တိုင်းတာသည်။ |
ယုံကြည်စိတ်ချရမှုကို "ရွှေတြိဂံ"- ကွန်ပရက်ဆာ၊ ထိန်းချုပ်ကိရိယာနှင့် လေစီးဆင်းမှုတို့က အများစု ဆုံးဖြတ်သည်။
| ကန့်သတ်ချက် | စံသတ်မှတ်ချက် | နည်းပညာ ဝိပဿနာ |
| အအေးနှုန်း | 1.0°C / min မှ 3.0°C / min (+85°C မှ -40°C) | ပျမ်းမျှနှုန်း၊ ဝန်မရှိပါ။ |
| အပူနှုန်း | 3.0°C / min မှ 5.0°C / min (-40°C မှ +85°C) | Nichrome အပူပေးကိရိယာများသည် ခြောက်သွေ့ပြီး တုံ့ပြန်မှုရှိသော အပူကိုပေးသည်။ ပိုမြန်သောနှုန်းထားများသည် သင့် DUT ၏လျှပ်ကာကိုစမ်းသပ်ပါ။ |
| ကွန်ပရက်ဆာ | Hermetic သို့မဟုတ် Rotary (ပြင်သစ် Tecumseh / Copeland) | Hermetic သည် ဓာတ်ခွဲခန်းအသုံးပြုမှုအတွက် ပိုတိတ်ဆိတ်သည်။ Rotary သည် စက်မှုစက်ဝန်းများအတွက် ပိုမိုကြာရှည်ခံပါသည်။ |
| Refrigerant ပါ။ | R449A၊ R448A (Low GWP), R404A | EU F-Gas စည်းမျဉ်းများသည် မြင့်မားသော GWP ဓာတ်ငွေ့များကို ရပ်ဆိုင်းထားသည်။ ဒေသန္တရပတ်ဝန်းကျင်ဥပဒေများနှင့်အညီ လိုက်နာမှုရှိစေရန်။ |
| လေလည်ပတ်မှု | Centrifugal Sirocco ပန်ကာ | အတင်းအဓမ္မလေထုအငွေ့ပျံသည့်အကွက်ကို ဖန်တီးသည်။ |
ဆီမိုBenchtop Temperature Test Chamber ယူနစ်များသည် ရိုးရှင်းသော အပူချိန်ထိန်းကိရိယာများမှ ခေတ်မီဆန်းသစ်သော ဒေတာရယူသည့် ပလပ်ဖောင်းများအထိ ပြောင်းလဲလာသည်။
Controller သည် လုပ်ဆောင်ချက်၏ ဦးနှောက်ဖြစ်သည်။
Programmable Controller
Benchtop Temperature Test Chambers7” ပရိုဂရမ်ထုတ်နိုင်သော LCD ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်ကိရိယာကို အသုံးပြုပါ။
ပရိုဂရမ် စွမ်းရည်- 999 ထပ်ခါတလဲလဲ လည်ပတ်မှုဖြင့် အနည်းဆုံး အပိုင်း ၁၂၀။
ဆက်သွယ်ရေး- Standard RS-232၊ RS-485 နှင့် Ethernet (RJ-45) ချိတ်ဆက်မှု။
မှတ်တမ်းဒေတာထုတ်ယူခြင်း- USB flash drives အတွက် ဒေါင်းလုဒ်လုပ်ရန် ပံ့ပိုးမှု။ ဒေတာကို သီးသန့်ဖော်မတ်ချခြင်းမရှိဘဲ Excel (.csv သို့မဟုတ် .xls) သို့ တိုက်ရိုက်တင်ပို့သင့်သည်။
အမှီအခိုကင်းသော အပူချိန်လွန်ကဲခြင်း- ပင်မထိန်းချုပ်ကိရိယာ ပျက်ကွက်ပါက အပူပေးကိရိယာသို့ ပါဝါဖြတ်တောက်မည့် သီးခြားစက်မှုကန့်သတ်ချက်။
ရေခဲသေတ္တာ လွန်ကဲခြင်း- ကွန်ပရက်ဆာကို ကာကွယ်ရန် ဖိအားမြင့်ခလုတ်များနှင့် အပူဓာတ်ပြန်တမ်းများ။
ကေဘယ်အပေါက်များ- ဘေးဘက်ရှိ စံ Φ 50 mm ကေဘယ်အပေါက် (ဆီလီကွန်ပလပ်ပါရှိသော) သည် သင့်စမ်းသပ်မှုနမူနာ (Live Load Monitoring) သို့ ပါဝါချိတ်ဆက်နိုင်စေပါသည်။
ဟုတ်ကဲ့၊ စွမ်းအင်ထုတ်ထားတဲ့ ထုတ်ကုန်တွေကို သင်စမ်းသပ်နိုင်ပေမယ့် "Heat Load" အတွက် စာရင်းပေးရပါမယ်။
သင့်ထုတ်ကုန်ကို အခန်းအတွင်းတွင် ပါဝါဖွင့်ထားသောအခါ၊ ၎င်းသည် အပူ၏ပုံစံဖြင့် စွမ်းအင်ကို ဖြုန်းတီးစေသည်။ အထူးသဖြင့် သင်သည် အလွန်နိမ့်သော အပူချိန်ကို ထိန်းသိမ်းရန် ကြိုးစားနေပါက အခန်း၏ ရေခဲသေတ္တာစနစ်တွင် "အလုပ်" ကို အပို "အလုပ်" တိုးစေသည်။
ဤသည်မှာ ပရော်ဖက်ရှင်နယ် ချဉ်းကပ်နည်းဖြစ်သည်-
1. Load ကို တွက်ချက်ပါ- စမ်းသပ်မှုအောက်တွင် သင့်စက်၏ ဝပ်အားကို သတ်မှတ်ပါ (DUT)။ လက်မ၏ ယေဘူယျစည်းမျဉ်းတစ်ခုမှာ DUT အပူ 100 ဝပ်တိုင်းအတွက်၊ သင်သည် စနစ်ထဲသို့ 1°C အပူဝန်ကို ပေါင်းထည့်ခြင်းဖြစ်သည်။
2. Derating Curves- ထုတ်လုပ်သူအများစုသည် "Live Load Capacity" ဇယားကို ပေးပါသည်။ ဥပမာအားဖြင့်၊ +23°C တွင် အခန်းတစ်ခုသည် 1000W ကိုကိုင်တွယ်နိုင်သော်လည်း -40°C တွင်၊ ၎င်းသည် 250W သို့ကျဆင်းသွားသည်။
3. ချိတ်ဆက်မှု- သင့်အား DUT သို့ပို့ဆောင်ရန် သီးသန့်ဘေးထွက်ကေဘယ်အပေါက် (Φ 50mm) ကို အမြဲအသုံးပြုပါ။ ၎င်းသည် လေလုံသော သမာဓိကို ချိုးဖျက်ပြီး ပြင်းထန်သော အေးခဲခြင်းကို ဖြစ်စေသောကြောင့် တံခါးတံဆိပ်တွင် ကေဘယ်ကြိုးများကို ဘယ်တော့မှ မဖြုန်းပါနှင့်။
အပူချိန်တူညီမှုသတ်မှတ်ချက်များ (ဥပမာ၊ ±1.0°C) ကို "No-Load" အခြေအနေအောက်တွင် တိုင်းတာသည်။ အထဲမှာ နမူနာတွေထည့်လိုက်တာနဲ့ သူတို့ဟာ အပူအတားအဆီးတွေအဖြစ် လုပ်ဆောင်ပါတယ်။ နမူနာများကို အပူ သို့မဟုတ် အအေးခံရန် လေသည် ပတ်ပတ်လည် စီးဆင်းရမည်။ အခန်းတစ်ခုလုံး၏ စုစုပေါင်းထုထည်၏ 30-40% ကျော်ကို ဖြည့်ပါက၊ သင်သည် centrifugal fan မှ လေ၀င်လေထွက်ကို ပိတ်ဆို့ပါသည်။
ဖြေရှင်းချက်- ပန်ကာအသုံးပြုမှုတစ်ဝိုက်တွင် အနည်းဆုံး 10 စင်တီမီတာ (အများအားဖြင့် အပေါ် သို့မဟုတ် နောက်) အကွာအဝေး ချန်ထားပါ။ ဒေါင်လိုက်လေ၀င်လေထွက်ခွင့်ပြုရန် အပေါက်ဖောက်ထားသောစင်များကို အသုံးပြုပါ။
Heat Sink Effect- သင့်နမူနာများကို သတ္တုအထူ (အလူမီနီယမ် သို့မဟုတ် စတီးလ်) ဖြင့် ပြုလုပ်ထားလျှင် ၎င်းတို့တွင် မြင့်မားသော အပူထုထည်ရှိသည်။ ၎င်းတို့သည် လေထက် နှေးကွေးကာ အပူတက်လာပြီး အေးသွားကာ ယာယီသွေဖည်မှု (lag) ကို ဖန်တီးပေးသည်။ "စိမ်ထား" (ဖိထားပါ) အချိန်အတွင်း ထိန်းချုပ်ကိရိယာသည် ၎င်းကို ပြုပြင်ပေးလိမ့်မည်။
သင့်အခန်းကို အနည်းဆုံး 12 လတစ်ကြိမ် ချိန်ညှိသင့်သည် သို့မဟုတ် ASTM E220 / ISO 17025 စံနှုန်းများကို လိုက်နာသင့်သည်။ သင်သည် FDA (ဆေးဘက်ဆိုင်ရာကိရိယာများ)၊ FAA (လေကြောင်း) သို့မဟုတ် မော်တော်ကား (IATF 16949) လိုက်နာမှုကို စမ်းသပ်နေပါက ချိန်ညှိခြင်းအား ညှိနှိုင်းမရပါ။
လုပ်ငန်းစဉ်- လက်မှတ်ရ နည်းပညာရှင်တစ်ဦးသည် အလုပ်နေရာလွတ်၏ သီးခြားနေရာများ (ထောင့်နှင့် အလယ်) တွင် 9 မှ 15 အထိ သာမိုကော့ပလာ 9 မှ 15 ခုပါသော "Data Logger" ကို နေရာချပေးသည်။
တိုင်းတာသည့်အရာ- ၎င်းတို့သည် တူညီမှု (အပူဆုံးနှင့် အအေးဆုံးအချက်ကြား ကွာခြားချက်)၊ Fluctuation (အချိန်နှင့်အမျှ တည်ငြိမ်မှု) နှင့် တိကျမှု (စာဖတ်ခြင်းသည် NIST-ခြေရာခံနိုင်သော စံနှုန်းတစ်ခုနှင့် မည်မျှနီးစပ်သည်) ကို စမ်းသပ်သည်။
အိမ်တွင်းစစ်ဆေးမှုများ- ရေခဲရေချိုးခန်း (0°C) နှင့် ပွက်ပွက်ဆူနေသောရေ (100°C) ကိုအသုံးပြု၍ အခန်းတွင်းနှစ်အလိုက် လက်မှတ်များကြားတွင် လွင့်မသွားကြောင်း သေချာစေရန် အိမ်တွင်းစစ်ဆေးမှုများ ပြုလုပ်ပါ။
