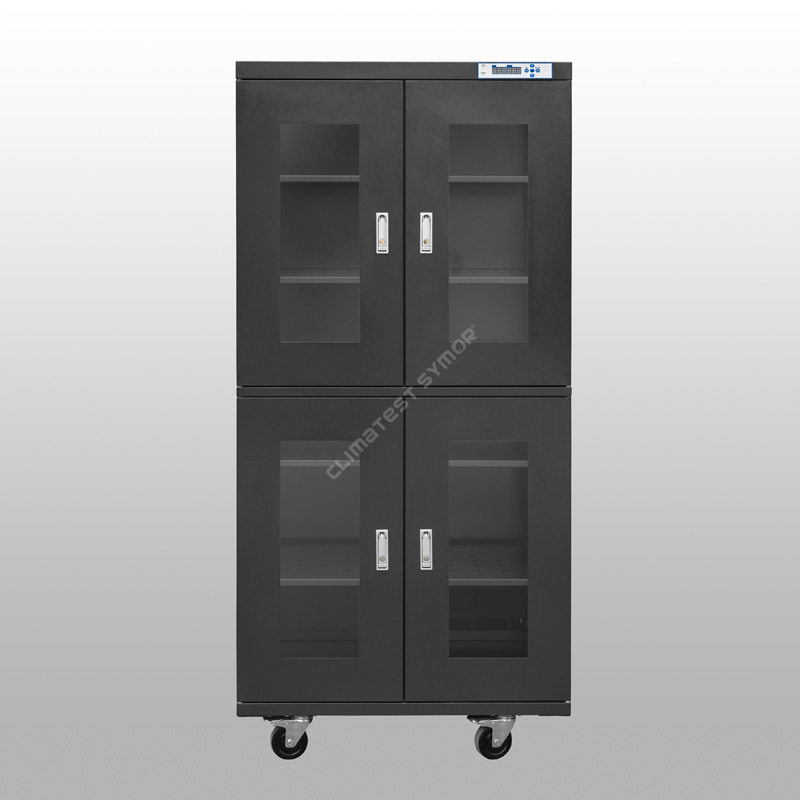

ESD စိုထိုင်းဆကက်ဘိနက်သည် အစိုဓာတ်ထိန်းကိရိယာများအတွက် လျင်မြန်စွာ စိုစွတ်မှုလျော့ပါးစေသော သိုလှောင်မှုပတ်ဝန်းကျင်ကို ပံ့ပိုးပေးသည်၊ ESD စိုထိုင်းဆပုံးသည် အခြောက်ခံခြင်းအတွက်သာမက သင့်အီလက်ထရွန်နစ်အစိတ်အပိုင်းများအတွက် အစိုဓာတ်ကို လျင်မြန်စွာဖယ်ရှားခြင်း၊ ဖုန်မှုန့်ဒဏ်ခံခြင်း နှင့် ဆန့်ကျင်ဘက် (ESD) အကာအကွယ်ပေးခြင်း။
မော်ဒယ်- TDA870F
ပမာဏ: 870L
စိုထိုင်းဆ- 20%-60% RH ချိန်ညှိနိုင်သည်။
ပြန်လည်ရယူချိန်- အများဆုံး။ တံခါးဖွင့်ပြီး မိနစ် 30 စက္ကန့် 30 အကြာမှာ ပိတ်လိုက်ပါ။ (ပတ်ဝန်းကျင် 25⢠60%RH)
စင်များ- 5pcs၊ အမြင့်ချိန်ညှိနိုင်သော
အရောင်- နက်ပြာရောင်၊ ESD ဘေးကင်းသည်။
အတွင်းပိုင်းအတိုင်းအတာ- W898*D572*H1698 MM
အပြင်ပိုင်းအတိုင်းအတာ- W900*D600*H1890 MM
ဖော်ပြချက်
ရာသီဥတုအကောင်းဆုံး Symor® ESD စိုထိုင်းဆပုံး သို့မဟုတ် စိုထိုင်းဆနည်းသော ခြောက်သွေ့သော သိုလှောင်ခန်း၊ မူပိုင်ခွင့်နည်းပညာဖြင့် တိကျသောစိုထိုင်းဆထိန်းချုပ်မှုကို ထိန်းသိမ်းထားသည်၊ ဤအလိုအလျောက်ခြောက်သွေ့သောဗီဒိုသည် MSD ပုံနှိပ်ဆားကစ်ဘုတ်များ (PCB)၊ ပန်းကန်ပြားများ၊ အလင်းမျှင်များ၊ ကက်ဆက်များ၊ အလင်းမျှင်များ၊ ပေါင်းစပ်ဆားကစ်ဘုတ်များ၊ ချစ်ပ်များကဲ့သို့ MSD သိုလှောင်ရန်အတွက် သင့်လျော်သည်။ နှင့် ဓာတ်ခွဲခန်း နမူနာများ။
သတ်မှတ်ချက်
F- ESD လုပ်ဆောင်ချက်၊ နက်ပြာရောင်၊ မုဒ်#။
F မပါသောမုဒ်# ESD လုပ်ဆောင်ချက်မရှိပါ၊ အဖြူရောင်အဆင်းရှိသည်။
မော်ဒယ် |
စွမ်းရည် |
အတွင်းခန်း Dimension (W×D×H၊mm) |
အပြင်ပိုင်း Dimension (W×D×H၊mm) |
ပျမ်းမျှစွမ်းအား (W) |
စုစုပေါင်းအလေးချိန် (KG) |
မက်တယ်။ ဝန်/စင် (KG) |
TDA98 |
98L |
၄၄၆*၃၇၂*၅၉၈ |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
၄၄၆*၃၇၂*၅၉၈ |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
၄၄၆*၄၂၂*၈၄၈ |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
၄၄၆*၄၂၂*၈၄၈ |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
၅၉၆*၃၇၂*၁၁၄၈ |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
၅၉၆*၃၇၂*၁၁၄၈ |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
၈၉၈*၄၂၂*၈၄၈ |
၉၀၀*၄၅၀*၁၀၁၀ |
10 |
70 |
80 |
TDA320F |
320L |
၈၉၈*၄၂၂*၈၄၈ |
၉၀၀*၄၅၀*၁၀၁၀ |
10 |
70 |
80 |
TDA435 |
435L |
၈၉၈*၅၇၂*၈၄၈ |
၉၀၀*၆၀၀*၁၀၁၀ |
10 |
82 |
80 |
TDA435F |
435L |
၈၉၈*၅၇၂*၈၄၈ |
၉၀၀*၆၀၀*၁၀၁၀ |
10 |
82 |
80 |
TDA540 |
540L |
၅၉၆*၆၈၂*၁၂၉၈ |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
၅၉၆*၆၈၂*၁၂၉၈ |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
၅၉၆*၆၈၂*၁၇၂၃ |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
၅၉၆*၆၈၂*၁၇၂၃ |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
၈၉၈*၅၇၂*၁၆၉၈ |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
၈၉၈*၅၇၂*၁၆၉၈ |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ထူးခြားချက်
· ဆွစ်ဇာလန်မှ မူရင်းတင်သွင်းသော စိုထိုင်းဆနှင့် အပူချိန်အာရုံခံကိရိယာကို လက်ခံသည်။
- ၎င်းသည် အသုံးပြုရာတွင် တိကျသေချာစေသည့်အပြင် ESD စိုထိုင်းဆ ဗီဒိုတွင် မှတ်ဉာဏ်လုပ်ဆောင်ချက်ပါရှိပြီး ပါဝါပြတ်တောက်ပြီးနောက် ပြန်လည်သတ်မှတ်ရန် မလိုအပ်ပါ။
· USA DuPont anti-static powder ဖြန်းခြင်းဖြင့် 1.2mm အထူသွပ်ရည်စိမ်ဖြင့် ပြုလုပ်ထားသည်။
- အစိုင်အခဲဖွဲ့စည်းပုံ၊ အလွန်ကောင်းမွန်သောဝန်ထမ်းများ၊ အမှုန့်ဖြန်းခြင်းလုပ်ငန်းစဉ် ၁၈ ခုဖြင့် မျက်နှာပြင်ကုသမှု၊ တည်ငြိမ်ခံနိုင်ရည်တန်ဖိုးသည် 10 နှင့် ကိုက်ညီသည်။6 -108Ω။
· စိုထိုင်းဆများလွန်းသည့် အချက်ပေးနှိုးဆော်သံ + တံခါးဖွင့် အချက်ပေးနှိုးဆော်ချက် နှင့် ဒေတာမှတ်တမ်းစနစ်တို့ ပါရှိသည်။
- အတွင်းခန်းစိုထိုင်းဆသည် သတ်မှတ်တန်ဖိုးထက်ကျော်လွန်သည် သို့မဟုတ် တံခါးပွင့်သည်နှင့်၊ အော်ပရေတာအား သတိပေးရန်အတွက် အသံနှင့်အလင်းဖြင့် အချက်ပြပေးမည်ဖြစ်သည်။
· +15 နှစ် မျှော်မှန်းထားသော သက်တမ်းရှိသော အစွမ်းထက်ခြောက်သွေ့သော module တစ်ခု။
- ESD စိုထိုင်းဆ ကက်ဘိနက်သည် မျိုးစုံသော အပေါက်များသော မော်လီကျူးဆန်ခါကို ချောဆီအဖြစ် လက်ခံသည်၊ ၎င်းကို အလိုအလျောက် ပြန်လည်ထုတ်ပေးနိုင်ပြီး၊ စားသုံးရန်မလိုဘဲ အစားထိုးရန် မလိုအပ်ပါ။
· အထူးကောင်းမွန်သော လေဝင်လေထွက်ကောင်းခြင်း စွမ်းဆောင်ရည်
- အစိုဓာတ် စိမ့်ဝင်မှု ဖြစ်နိုင်ခြေကို လျှော့ချရန် ခြောက်သွေ့သော ဗီရိုတစ်ခုလုံးသည် ဖိအားပေးသောသော့ကို လက်ခံပါသည်။
40⢢ ESD စိုထိုင်းဆ ဗီဒိုဆိုတာ ဘာလဲ။
ရာသီဥတုအကောင်းဆုံး Symor® ESD စိုထိုင်းဆကက်ဘိနက်ကို 20%RH-60%RH အတွင်း စိုထိုင်းဆကို ထိန်းချုပ်ရန် အသုံးပြုသည်၊ ဤအကွာအဝေးရှိ မည်သည့်စိုထိုင်းဆအမှတ်ကိုမဆို လွတ်လပ်စွာ သတ်မှတ်နိုင်သည်၊ ESD စိုထိုင်းဆ ကက်ဘိနက်သည် အလိုအလျောက် စိုထိုင်းဆများသည့် နည်းပညာကို လက်ခံပါသည်။
ခြောက်သွေ့သောယူနစ်သည် အီလက်ထရွန်းနစ်အခြောက်ခံကိတ်၊ လေအေးပေးစက်၏ နှလုံးသားဖြစ်ပြီး၊ ၎င်းကို ဓာတုဗေဒဆေးဖြင့်ပြုလုပ်ထားသောကြောင့် အလိုအလျောက်ထုတ်ပေးနိုင်ပြီး၊ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော၊ ဤဓာတုဒြပ်စင်သက်တမ်းသည် + ၁၅ နှစ်ဖြစ်ပြီး အစားထိုးရန်မလိုအပ်ပါ၊ အအေးခံစက်များမရှိပါ။ စိုစွတ်သောအိတ်များမရှိ၊ နိုက်ထရိုဂျင် မလိုအပ်ဘဲ၊ စိုစွတ်မှုလျှော့ချသည့် လုပ်ငန်းစဉ်တစ်ခုလုံးသည် အသံတိတ်ပြီး သဘာဝပတ်ဝန်းကျင်ကို ထိန်းသိမ်းထားသည်။
ခြောက်သွေ့သောယူနစ်သည် ပါဝါချို့ယွင်းပြီးသည့်တိုင် အတွင်းပိုင်းရှိ နောက်ဆုံးပေါ်ဓာတုဒြပ်စင်ဆေးနှင့် ပုံသဏ္ဍာန်ရှိသော မှတ်ဉာဏ်အလွိုင်းကို အသုံးပြုထားကာ၊ ဓာတုဒြပ်စင်သည် စိုထိုင်းဆကို ဆက်လက်စုပ်ယူဆဲဖြစ်ပြီး အတွင်းပိုင်းစိုထိုင်းဆသည် 24 နာရီအတွင်း 10% RH ထက် မပိုသင့်ပါ။
အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် ခြောက်သွေ့သော ကက်ဘိနက်သည် မြင့်မားသောတိကျမှုရှိသော ဆွစ်ဇာလန်နိုင်ငံမှ တင်သွင်းသော RH နှင့် အပူချိန်အာရုံခံကိရိယာကို လက်ခံထားပြီး၊ အာရုံခံကိရိယာသည် ဓာတုဒြပ်စက်၏ ပြန်လည်ဆန်းသစ်ခြင်းနှင့် ပြန်လည်အသုံးပြုခြင်းကို အလိုအလျောက် ထိန်းချုပ်ပေးကာ 2% တိကျမှုရှိသည်။
SMT လုပ်ငန်းစဉ်တွင် ESD စိုထိုင်းဆ ကက်ဘိနက် အဘယ်ကြောင့် လိုအပ်သနည်း။
ESD စိုထိုင်းဆ ကက်ဘိနက်၏ တိုးမြှင့်အသုံးပြုမှုနှင့်အတူ၊ အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ စိုထိုင်းဆထိန်းချုပ်ထားသော သိုလှောင်မှုမှာ အီလက်ထရွန်နစ်ထုတ်လုပ်ရေးနှင့် တပ်ဆင်စက်မှုလုပ်ငန်းတွင် မရှိမဖြစ်လိုအပ်လာပါသည်။ အဆိုပါ အီလက်ထရွန်နစ်အစိတ်အပိုင်းများကို စက်ရုံဟောင်းမတိုင်မီ အစိုဓာတ်ထိခိုက်လွယ်သောအဆင့် (MSL) ဖြင့် အမှတ်အသားပြုထားပြီး၊ IPC စံနှုန်းသည် စိုထိုင်းဆလိုအပ်ချက်ကို သတ်မှတ်ပေးပါသည်။ သက်ဆိုင်ရာ MSL အောက်တွင် ပေါင်းစပ်ထားသော ဆားကစ်များ၊ လက်ရှိတွင်၊ စံသတ်မှတ်ချက်တွင် အဓိက အကြံပြုချက် နှစ်ခုရှိသည်၊ ဖြစ်သည့် ><5%RH နှင့် ><10%RH သိုလှောင်မှုမှာ dehumidify dry storage cabinet သို့မဟုတ် dry box တွင်ဖြစ်သည်။"ထုပ်ပိုးထားသော MSD အတွက်၊ မည်သည့်အချိန်တွင်၊ ထိတွေ့ချိန်သည် 72 နာရီထက် မကျော်လွန်ဘဲ သတ်မှတ်ထားသော စိုထိုင်းဆ (ဥပမာ- 10% RH အောက် သို့မဟုတ် 5% RH အောက်တွင်) ကို 5 ကြိမ် သို့မဟုတ် 10 ဆ ပိုကြာအောင် ESD စိုထိုင်းဆပုံးတွင် သိမ်းဆည်းနိုင်ပြီး ကြမ်းပြင်၏ သက်တမ်းကို ပြန်လည်ရရှိနိုင်ပါသည်။ â
ပုံမှန်သိုလှောင်မှု |
Reflow လုပ်ငန်းစဉ် |
||
|
|
|
|
ပတ်ဝန်းကျင်ရှိ အစိုဓာတ်သည် အထုပ်များထဲသို့ စိမ့်ဝင်သွားသည်။ |
အပူပေးနေစဉ်အတွင်း ရေငွေ့ဖိအားတိုးလာကာ အသေနှင့် အစေးများကို ပိုင်းခြားစေသည်။ |
အထုပ်များကို မှုတ်ထုတ်ပြီး အပူပေးထားသည့် ရေငွေ့များသည် ဆက်လက် ပျံ့နှံ့နေပါသည်။ |
ရေငွေ့သည် အထုပ်များကို ကွဲစေပြီး မိုက်ခရိုအက်ကွဲခြင်းကို ဖြစ်စေသည်။ |
20%-60%RH စီးရီးများ စိုစွတ်စေသော အမြန်နှုန်း-
(ပတ်ဝန်းကျင် 25 ဒီဂရီ C၊ စိုထိုင်းဆ 60% RH)
အီလက်ထရွန်နစ်အခြောက်ခံပုံနှင့် နိုက်ထရိုဂျင်ပုံးကြား ကွာခြားချက်။
x
ESD စိုထိုင်းဆကက်ဘိနက်၏လက္ခဏာများ
အမှီအခိုကင်းသော မော်ဂျူလာဒီဇိုင်း- ဤ ESD စိုထိုင်းဆ ကက်ဘိနက်သည် မူပိုင်ခွင့်တင်ထားသော မော်ဂျူလာဒီဇိုင်း၊ အပူချိန်နှင့် စိုထိုင်းဆပြသမှု၊ ထိန်းချုပ်မှုစနစ်၊ အပူပေးစနစ်၊ ခြောက်သွေ့သော မော်ဂျူးများကို လျင်မြန်စွာ အစားထိုးနိုင်သည်၊ ပြုပြင်ထိန်းသိမ်းမှုမှာ ရိုးရှင်းသည်၊ ၎င်းသည် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှုကို သိသိသာသာ တိုးတက်စေသည်။
ပတ်ဝန်းကျင် ဒီဇိုင်း- ESD စိုထိုင်းဆ ဗီရိုတစ်ခုလုံးသည် ပတ်ဝန်းကျင်ကို ညစ်ညမ်းစေရန် အမှိုက်များ မထုတ်လုပ်ပါ။ ဤမော်ဒယ်သည် ရေရှည်အသုံးပြုရန်အတွက် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်ပြီး စက်ကိုယ်ထည်၏ အဓိကဖွဲ့စည်းပုံမှာ ပြည့်စုံပြီး အပျက်အစီးမရှိပါက၊ ချို့ယွင်းနေသော module ကို အခါအားလျော်စွာ စစ်ဆေးပြီး အစားထိုးမှသာ ထာဝရအသုံးပြုနိုင်မည်ဖြစ်သည်၊ ၎င်းသည် နောက်ဆုံးပေါ်အစိမ်းရောင်ဒီဇိုင်းဖြစ်သည်။ သဘာဝပတ်ဝန်းကျင် ထိန်းသိမ်းရေးအတွက်။
လွယ်ကူသောလည်ပတ်မှု- ရှုပ်ထွေးသောဆက်တင်များမရှိပါ၊ ဝန်ထမ်းများသည် လေ့ကျင့်ရန်မလိုအပ်ပါ၊ စက်သည် ပလပ်အင်သာလိုအပ်သည်၊ ၎င်းသည် အလိုအလျောက်အပြည့်အဝလည်ပတ်နိုင်သည်။ ၎င်းသည် ထိရောက်သော စက်မှုအဆင့် ESD စိုထိုင်းဆ ဗီဒိုတစ်ခုဖြစ်သည်။ ၎င်းသည် သင့်အား ဝန်ထမ်းလေ့ကျင့်ရေးကုန်ကျစရိတ်ကို သက်သာစေရုံသာမက စက်ရုံ၏ ထုတ်လုပ်မှုစွမ်းဆောင်ရည်ကိုလည်း များစွာတိုးတက်စေသည်။
ချိန်ညှိခြင်းသတိပေးချက်- အာရုံခံကိရိယာများ၏ ပျံ့လွင့်မှုသည် ESD စိုထိုင်းဆ အစိုးရအဖွဲ့၏ တိကျမှုကို လွှမ်းမိုးပါသည်။ ISO စည်းမျဉ်းကို လိုက်နာရန်၊ ချိန်ညှိခြင်း သက်တမ်းကုန်ဆုံးခြင်း သတိပေးချက် လုပ်ဆောင်ချက်ကို ဤမော်ဒယ်တွင် ပေးဆောင်ထားပါသည်။ အာရုံခံကိရိယာသည် ကြိုတင်သတ်မှတ်ထားသည့်ရက်များအတွင်း အလုပ်လုပ်သောအခါ၊ သုံးစွဲသူအား သတိပေးရန်အတွက် ထိန်းချုပ်ကိရိယာရှိ ဒဿမအမှတ်သည် တောက်လျှောက်လာမည်ဖြစ်ပြီး၊ ဤလုပ်ဆောင်ချက်သည် လူအင်အားကို ထိရောက်စွာ သက်သာစေပါသည်။
ESD စိုထိုင်းဆကက်ဘိနက်အကြောင်းအသေးစိတ်အချက်အလက်များအတွက်၊ ကျွန်ုပ်တို့၏ဝဘ်ဆိုဒ် www.climatestsymor.com သို့ ဝင်ရောက်ကြည့်ရှုပါ သို့မဟုတ် sales@climatestsymor.com သို့ အီးမေးလ်များ တိုက်ရိုက်ပေးပို့ပါ၊ ကျွန်ုပ်တို့သည် သင့်အား အမြန်ဆုံးအချိန်အတွင်း ပြန်လည်ရရှိမည်ဖြစ်သည်၊ ဖြစ်နိုင်သည့် ပူးပေါင်းဆောင်ရွက်မှုအတွက် ကြိုဆိုပါသည်။
