Climatest Symor® သည် အီလက်ထရွန်နစ် အစိတ်အပိုင်း စက်ရုံအတွက် China Dry Cabinet ဖြစ်ပြီး၊ ကုမ္ပဏီသည် အဆင့်မြင့်ပြီး အပြိုင်အဆိုင် စျေးနှုန်းရှိသော အီလက်ထရွန်နစ် အခြောက်ခံ ဗီရိုများကို ပေးဆောင်ရန် ကတိပြုထားပြီး၊ Climatest Symor® သည် လူသိများသော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် ခြောက်ပုံးများကို ရောင်းချခဲ့သည်။ အီးယူ၊ အမေရိကန်၊ အရှေ့တောင်အာရှနိုင်ငံများရှိ အီလက်ထရွန်းနစ်/တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်သူ ၁၀ နှစ်ကျော်။
မော်ဒယ်- TDU160F
ပမာဏ- 160L
စိုထိုင်းဆ-<5%RH Automatic
ပြန်လည်ရယူချိန်- အများဆုံး။ တံခါးဖွင့်ပြီး မိနစ် 30 စက္ကန့် 30 အကြာမှာ ပိတ်လိုက်ပါ။ (ပတ်ဝန်းကျင် 25⢠60%RH)
စင်များ- 3pcs
အရောင်- နက်ပြာရောင်၊ ESD ဘေးကင်းသည်။
အတွင်းပိုင်းအတိုင်းအတာ- W446*D422*H848 MM
အပြင်ပိုင်းအတိုင်းအတာ- W448*D4500*H1010 MM
ဖော်ပြချက်
ရာသီဥတုအကောင်းဆုံး Symor® Electronic အစိတ်အပိုင်းများအတွက် Dry Cabinet သည် IC ပက်ကေ့ဂျ်များအတွက် စိုထိုင်းဆနည်းသော ရေရှည်သိုလှောင်မှုကို ပံ့ပိုးပေးသည်၊ ၎င်းတွင် အစိုဓာတ်ထိန်းစနစ်ဖြင့် တပ်ဆင်ထားပြီး၊ ဤခြောက်သွေ့သောအစိုးရအဖွဲ့တွင် စနစ်တကျသိမ်းဆည်းထားသည့် အစိုဓာတ်ထိခိုက်လွယ်သောအစိတ်အပိုင်းများသည် ကြမ်းပြင်သက်တမ်းပိုရှည်သည်၊ ပေါက်ပေါက်နှင့် သေးငယ်သောအက်ကွဲခြင်းဖြစ်စဉ်များ ပြဿနာမရှိတော့ပါ၊ ခြောက်သွေ့သောဗီဒိုများသည် IPC/JEDEC J-STD-033 စံနှုန်းများနှင့် ကိုက်ညီပါသည်။
အီလက်ထရွန်းနစ် အစိတ်အပိုင်း သတ်မှတ်ချက်များအတွက် အခြောက်ခံ Cabinet
F- ESD လုပ်ဆောင်ချက်၊ နက်ပြာရောင်၊ မုဒ်#။
F မပါသောမုဒ်# ESD လုပ်ဆောင်ချက်မရှိပါ၊ အဖြူရောင်အဆင်းရှိသည်။
မော်ဒယ် |
စွမ်းရည် |
အတွင်းခန်း Dimension (W×D×H၊mm) |
အပြင်ပိုင်း Dimension (W×D×H၊mm) |
ပျမ်းမျှစွမ်းအား (W) |
စုစုပေါင်းအလေးချိန် (KG) |
မက်တယ်။ ဝန်/စင် (KG) |
TDU98 |
98L |
၄၄၆*၃၇၂*၅၉၈ |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
၄၄၆*၃၇၂*၅၉၈ |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
၄၄၆*၄၂၂*၈၄၈ |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
၄၄၆*၄၂၂*၈၄၈ |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
၅၉၆*၃၇၂*၁၁၄၈ |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
၅၉၆*၃၇၂*၁၁၄၈ |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
၈၉၈*၄၂၂*၈၄၈ |
၉၀၀*၄၅၀*၁၀၁၀ |
10 |
70 |
80 |
TDU320F |
320L |
၈၉၈*၄၂၂*၈၄၈ |
၉၀၀*၄၅၀*၁၀၁၀ |
10 |
70 |
80 |
TDU435 |
435L |
၈၉၈*၅၇၂*၈၄၈ |
၉၀၀*၆၀၀*၁၀၁၀ |
10 |
82 |
80 |
TDU435F |
435L |
၈၉၈*၅၇၂*၈၄၈ |
၉၀၀*၆၀၀*၁၀၁၀ |
10 |
82 |
80 |
TDU540 |
540L |
၅၉၆*၆၈၂*၁၂၉၈ |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
၅၉၆*၆၈၂*၁၂၉၈ |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
၅၉၆*၆၈၂*၁၇၂၃ |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
၅၉၆*၆၈၂*၁၇၂၃ |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
၈၉၈*၅၇၂*၁၆၉၈ |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
၈၉၈*၅၇၂*၁၆၉၈ |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများအတွက် ခြောက်သွေ့သော Cabinet
· ဆွစ်ဇာလန်မှ မူရင်းတင်သွင်းသော စိုထိုင်းဆနှင့် အပူချိန်အာရုံခံကိရိယာကို လက်ခံသည်။
- ၎င်းသည် အသုံးပြုမှုတွင် မြင့်မားသောတိကျမှုကို သေချာစေသည်၊ရာသီဥတုအကောင်းဆုံး Symor®ခြောက်သွေ့သော ဗီရိုများတွင် အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် မှတ်ဉာဏ်လုပ်ဆောင်ချက် ပါရှိပြီး ပါဝါချို့ယွင်းပြီးနောက် ပြန်လည်သတ်မှတ်ရန် မလိုအပ်ပါ။
· USA DuPont ESD ပန်းချီဖြင့် 1.2mm အထူသွပ်ရည်စိမ်ဖြင့် ပြုလုပ်ထားသည်။
- အားဖြည့်ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်း၊ အလွန်ကောင်းမွန်သောဝန်ထမ်း၊ ပန်းချီလုပ်ငန်းစဉ် ၁၈ ခုဖြင့် မျက်နှာပြင်ကုသမှု၊ တည်ငြိမ်ခံနိုင်ရည်တန်ဖိုးသည် 10 နှင့် ကိုက်ညီသည်။6 -108Ω, လည်းခိုင်ခံ့သောချေးခုခံနှင့်အတူ။
· 3.2 မီလီမီတာ မြင့်မားသော ပြင်းထန်မှုရှိသော မှန်ပြတင်းပေါက်များ။

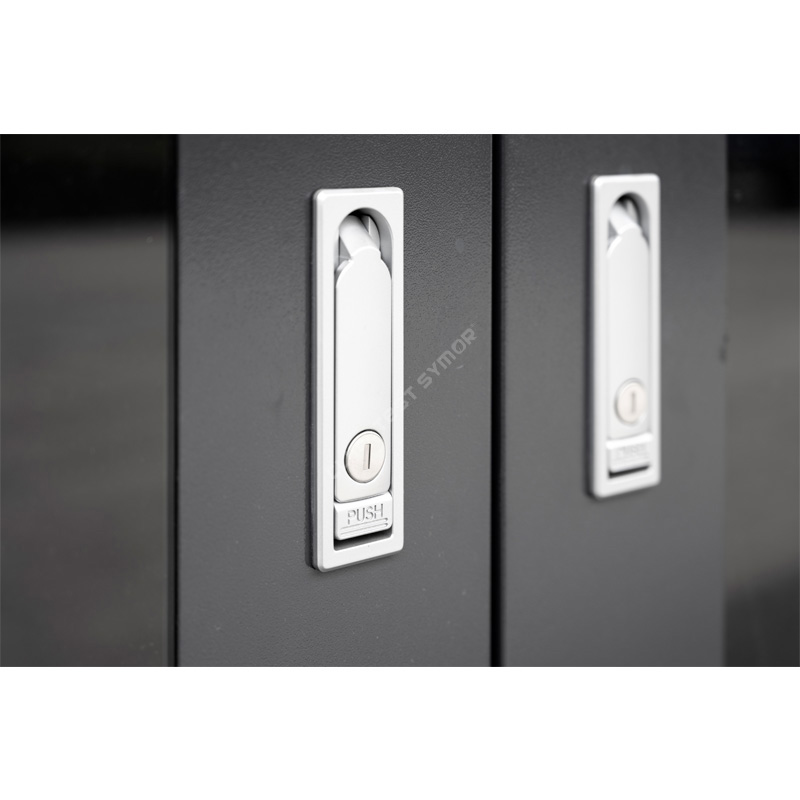

- Flat press zinc alloy lock ၊ ပြီးပြည့်စုံသောလေဝင်လေထွက်တင်းကျပ်မှုနှင့် ခိုးမှုဆန့်ကျင်ရေးလုပ်ဆောင်ချက်ဖြင့်၊ ဤခြောက်သွေ့သောဗီရိုများအတွက် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများကို တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်သည် ကောင်းမွန်ပါသည်။
· မန်မိုရီလုပ်ဆောင်ချက်ဖြင့်၊ ပါဝါချို့ယွင်းပြီးနောက် ပြန်လည်သတ်မှတ်ရန် မလိုအပ်ပါ။
- အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် ခြောက်သွေ့သော ဗီဒိုများသည် ပါဝါပိတ်ပြီးနောက် နောက်ဆုံးဆက်တင်တန်ဖိုးကို အလိုအလျောက် အလွတ်ကျက်နိုင်ပြီး ထပ်မံသတ်မှတ်ရန် မလိုအပ်ပါ။
· ခန့်မှန်းထားသော သက်တမ်း +15 နှစ်ပါရှိသော စွမ်းအားပြည့် ခြောက်သောယူနစ်။
- အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများအတွက် ခြောက်သွေ့သောဗီဒိုများသည် 4A မော်လီကျူးဆန်ခါခြောက်ယူနစ်ကို လက်ခံကျင့်သုံးသည်၊ အဆင့်မြင့်ဆုံးနည်းပညာဖြစ်ပြီး ၎င်းကို အလိုအလျောက်ပြန်လည်ထုတ်ပေးနိုင်ပြီး အစားထိုးရန်မလိုအပ်ပါ။
·အောက်ခြေတွင်တပ်ဆင်ထားသော Universal Castor များ၊ ESD ဘေးကင်းသည်။
- အားဖြည့်ထားသော PU ပိုက်ဆံများကို အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် ခြောက်သွေ့သော ဗီရိုအောက်ခြေတွင် တပ်ဆင်ထားပြီး လွယ်ကူစွာ ရွေ့လျားရန်နှင့် ရပ်ရန်အတွက် ဘရိတ်ပါရှိသော ရှေ့နှစ်လုံးကို တပ်ဆင်ထားသည်။
Climateest Symor® ဆိုသည်မှာ အဘယ်နည်း။ အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် အခြောက်ခံပုံးများ၊ အလိုအလျောက် ခြောက်သွေ့သော ဗီဒိုများ။
ရာသီဥတုအကောင်းဆုံး Symor® auto dry cabinets ဟုခေါ်သော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် အခြောက်ခံပုံးများသည် စိုစွတ်မှုဆိုင်ရာ ထိခိုက်ပျက်စီးမှုများမှ ကာကွယ်ပေးသော လေ၀င်လေထွက်ကောင်းသည့် အလိုအလျောက် အစိုဓာတ်ထိန်းသည့် ခြောက်သွေ့သောသေတ္တာများဖြစ်ပြီး စိုထိုင်းဆနည်းသော အတွင်းပတ်ဝန်းကျင်တွင် <5%RH ကို ထိန်းသိမ်းထားကာ အန္တရာယ်များကို ထိရောက်စွာ ဖယ်ရှားပေးနိုင်ပါသည်။ တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်အတွင်း မှားယွင်းသောသိုလှောင်မှုမှ ပျက်ကွက်မှုများ ဖြစ်ပေါ်ပါသည်။
အီလက်ထရွန်းနစ်ပစ္စည်းများအတွက် ခြောက်သွေ့သောပုံးများကို အသုံးပြုခြင်း။
အီလက်ထရွန်နစ်အစိတ်အပိုင်းများအတွက် အခြောက်ခံပုံးများသည် အီလက်ထရွန်နစ်ကုန်ထုတ်လုပ်ငန်းတွင် မရှိမဖြစ်လိုအပ်သည်၊ ၎င်းသည် IC ထုပ်ပိုးမှုများ၊ PCB ဘုတ်များ၊ LED၊ SMD၊ SMT၊ နှင့် တိပ်နှင့် ရစ်ပတ်များ၊ ပုံနှိပ်ဝိုင်ယာဘုတ်များ (PWB)၊ polymide ရုပ်ရှင်၊ feeders၊ အခြား capacitor ကြွေထည်အစိတ်အပိုင်းများ၊ ချိတ်ဆက်ကိရိယာများ၊ ခလုတ်များ၊ ဂဟေဘားများ၊ အလိုအလျောက်ခြောက်သွေ့သောဗီဒိုများသည် IPC/JEDEC J-STD 033 စံနှုန်းနှင့်ကိုက်ညီသော စံပြအသုံးချမှုဖြစ်သည်။
အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် အခြောက်ဗီဒိုများသည် SMT ထုတ်လုပ်မှုအပေါ် မည်ကဲ့သို့ လွှမ်းမိုးနိုင်သနည်း။
IC၊ BGA၊ PCB ကဲ့သို့သော MSL အစိတ်အပိုင်းများသည် စိုထိုင်းဆအတွက် အလွန်ထိခိုက်လွယ်သည်၊ ဤအစိတ်အပိုင်းများသည် အရပ်ဘက်အစိုဓာတ်ခံခြောက်သေတ္တာများနှင့်မတူဘဲ သိုလှောင်မှုပတ်ဝန်းကျင်အတွက် လိုအပ်ချက်အချို့ရှိသည်၊ လျှပ်စစ်ပစ္စည်းများအတွက် ခြောက်သောပုံးများသည် အလွန်စိုထိုင်းဆနိမ့်သောနေရာသို့ ရောက်ရှိသင့်သည်။ အစိုဓာတ်ထိန်းညှိခြင်းနှင့် ပြန်လည်ရယူသည့် အရှိန်သည်လည်း အလွန်မြန်သင့်သည်၊ ထို့အပြင် ဗီရိုတစ်ခုလုံး ESD လုံခြုံသင့်သည်၊ သန့်စင်ခန်းတွင်အသုံးပြုသော အခြောက်ခံပုံးများသည် တင်းကြပ်သော တစ်ကိုယ်ရေသန့်ရှင်းမှုလိုအပ်ချက်များနှင့်ကိုက်ညီစေရန် သံမဏိပစ္စည်းဖြစ်ရပါမည်။
reflow heating လုပ်ငန်းစဉ်အတွင်း အစိုဓာတ်ခြေရာခံအငွေ့သည် IC packages များအတွင်းသို့ စိမ့်ဝင်သွားသည်၊ စုပ်ယူထားသော အစိုဓာတ်သည် အတွင်းပိုင်းသို့ လျင်မြန်စွာ ကျယ်လာပြီး၊ ၎င်းသည် ဝိုင်ယာကြိုးပြတ်တောက်မှု၊ ပေါက်ပေါက်နှင့် မိုက်ခရိုအက်ကွဲအက်ကွဲများ၊ မျက်နှာပြင်ပေါ်သို့ ကွဲအက်သွားသည့်တိုင် ဤချို့ယွင်းချက်များကို မြင်ရန်မလွယ်ကူပါ။ သို့သော် အစောပိုင်းအဆင့်တွင်၊ ဤမမြင်နိုင်သော၊ ဖြစ်နိုင်ခြေရှိသော ပြဿနာများသည် စျေးကွက်ထဲသို့ ဝင်ရောက်ပြီးနောက်၊ ဌာနဆိုင်ရာ ထုတ်ကုန်များ ပြန်လည်ရောက်ရှိလာပြီး တိုင်ကြားမှုများ ဖြစ်ပေါ်လာသည်။
ပုံမှန်သိုလှောင်မှု |
Reflow လုပ်ငန်းစဉ် |
||
|
|
|
|
ပတ်ဝန်းကျင်ရှိ အစိုဓာတ်သည် အထုပ်များထဲသို့ စိမ့်ဝင်သွားသည်။ |
အပူပေးနေစဉ်အတွင်း ရေငွေ့ဖိအားတိုးလာကာ အသေနှင့် အစေးများကို ပိုင်းခြားစေသည်။ |
အထုပ်များကို မှုတ်ထုတ်ပြီး အပူပေးထားသည့် ရေငွေ့များသည် ဆက်လက် ပျံ့နှံ့နေပါသည်။ |
ရေငွေ့သည် အထုပ်များကို ကွဲစေပြီး မိုက်ခရိုအက်ကွဲခြင်းကို ဖြစ်စေသည်။ |
IPC/JEDEC J-STD-033 စံသတ်မှတ်ချက်သည် ကိုင်တွယ်၊ ထုပ်ပိုးမှု၊ ပို့ဆောင်မှုနှင့် အသုံးပြုမှုအတွက် စံနှုန်းများကို သတ်မှတ်ပေးပါသည်။ စိုစွတ်မှု/ပြန်လည်စီးဆင်းမှု ထိခိုက်လွယ်သော Surface Mount Devices များအတွက် စိုထိုင်းဆနည်းသော သိုလှောင်မှု လိုအပ်ပါသည်။
<5%RH စီးရီး အစိုဓာတ်ထိန်းခြင်း အမြန်နှုန်း-
တံခါးကို စက္ကန့် 30 ကြာဖွင့်ပြီး ပိတ်လိုက်သည် ၊ မိနစ် 30 အတွင်း စိုထိုင်းဆ <5%RH သို့ ပြန်ကောင်းလာမည်၊ အောက်ပါမျဉ်းကွေးကိုကြည့်ပါ- (ပတ်ဝန်းကျင် 25 ဒီဂရီ C၊ စိုထိုင်းဆ 60% RH)
အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများကို သိမ်းဆည်းရန် ဘုံနည်းလမ်းများကား အဘယ်နည်း။
1.Moisture barrier အိတ်များ
âနည်းလမ်း- အစိုဓာတ်ထိခိုက်လွယ်သောအစိတ်အပိုင်းများကို အလုံပိတ်အစိုဓာတ်အတားအဆီးအိတ်များအတွင်းတွင် ထုပ်ပိုးထားပြီး၊ အတွင်းပိုင်းရှိ စိုထိုင်းဆအချက်ပြကတ် (HIC) ပါ၀င်သည်၊ အသုံးပြုသူများသည် ကားပေါ်ရှိ အစက်များ၏အရောင်ပြောင်းလဲမှုကိုစစ်ဆေးခြင်းဖြင့် အလုံပိတ်ပက်ကေ့ဂျ်များရှိ ပတ်ဝန်းကျင်စိုထိုင်းဆကို ခွဲခြားသတ်မှတ်နိုင်သည်။
âအားနည်းချက်- အစိုဓာတ်အတားအဆီးအိတ်များ + စိုထိုင်းဆညွှန်ပြသောကားများ + စုပ်ခွက်များ + လက်စွဲအလုပ် = စားသုံးနိုင်သောပစ္စည်းများ၊ ယိုစိမ့်မှုအန္တရာယ်၊ ကုန်ကျစရိတ်မြင့်မားသည်။
2.Nitrogen ပုံးများ
âနည်းလမ်း- စိုထိုင်းဆနည်းသော သိုလှောင်မှုပြည့်မီရန် နိုက်ထရိုဂျင် သန့်စင်သည့်ပုံးများ သို့မဟုတ် ဖိသိပ်ထားသော လေထဲတွင် အစိုဓာတ်ထိခိုက်လွယ်သော အစိတ်အပိုင်းများကို သိမ်းဆည်းထားသည်။
âအားနည်းချက်- နိုက်ထရိုဂျင်ဖြည့်ခြင်း = စဉ်ဆက်မပြတ် N2 သုံးစွဲမှု၊ မြင့်မားသော တွဲဖက်
3. အီလက်ထရွန်းနစ်အခြောက်ဗီဒို
âနည်းလမ်း- အစိုဓာတ်ထိခိုက်လွယ်သောအစိတ်အပိုင်းများကို အီလက်ထရွန်းနစ်အခြောက်ခံပုံးတစ်ခုတွင် ထားရှိထားပြီး ပလပ်ထိုးလိုက်ရုံဖြင့် စက်သည် အလိုအလျောက်အလုပ်လုပ်မည်ဖြစ်ပြီး စိုထိုင်းဆအလွန်နည်းပါးသည်။
â အားသာချက်များ- စားသုံးနိုင်သောပစ္စည်းများမရှိ၊ ကိုယ်တိုင်လုပ်ဆောင်ခြင်းမရှိ၊ နိုက်ထရိုဂျင်သုံးစွဲမှုမရှိ၊ ပတ်ဝန်းကျင်၊ လျှပ်စစ်အနည်းငယ်သာ လိုအပ်ပါသည်။
အောက်ဖော်ပြပါ လုပ်ငန်းများအတွက် အီလက်ထရွန်နစ် အစိတ်အပိုင်းဖြေရှင်းချက်များအတွက် အခြောက်ဗီဒိုများကို ပေးဆောင်ပါသည်။
အီလက်ထရွန်းနစ်ထုတ်လုပ်မှု
တစ်ပိုင်းလျှပ်ကူးပစ္စည်း
ဆေးဝါး
စမ်းသပ်ခန်း
လေကြောင်း
စစ်ရေး
အီလက်ထရွန်းနစ်ပစ္စည်းများအတွက် ခြောက်သွေ့သောဗီဒိုများ၏ အားသာချက်များ
အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် ခြောက်ပုံးများအကြောင်း နောက်ထပ်အသေးစိတ်အချက်အလက်များအတွက်၊ ကျွန်ုပ်တို့၏ဝဘ်ဆိုဒ် www.climatestsymor.com သို့ ဝင်ရောက်ကြည့်ရှုပါ သို့မဟုတ် sales@climatestsymor.com သို့ အီးမေးလ်များ တိုက်ရိုက်ပေးပို့ပါ၊ ကျွန်ုပ်တို့သည် သင့်အား အမြန်ဆုံးအချိန်တွင် ပြန်လည်ရရှိမည်ဖြစ်သည်၊ ဖြစ်နိုင်သော ပူးပေါင်းဆောင်ရွက်မှုအတွက် ကြိုဆိုပါသည်။
